產品詳情
發電機勵磁系統遵循標準
WFL系列同步發電機可控硅勵磁系統符合國家和電力行業有關大中型水輪發電機靜止整流勵磁系統及裝置的各項技術性能指標和規定。
（1）WFL8000勵磁系統屬雙微機多通道調節系統1、大、中型同步發電機勵磁系統技術條件：GB/T7409.3-2008
2、大、中型同步發電機勵磁系統技術標準：DL/T-2006
3、大中型水輪發電機靜止整流勵磁系統及裝置技術條件：DL/T583-1995
4、大中型水輪發電機靜止整流勵磁系統及裝置運行、檢修規程：DL/T491-1999
5、大中型水輪發電機靜止整流勵磁系統及裝置試驗規程：DL/T489-1992
6、大中型水輪發電機靜止整流勵磁系統及裝置安裝、驗收規程：DL/T490-1992
技術性能
勵磁系統調節運行方式：恒發電機電壓調節運行方式；恒勵磁電流調節運行方式；恒功率因數調節運行方式；恒發電機無功調節運行方式；機組空載運行或并網時自動跟蹤系統電壓；采用預置或當前操作進行運行方式無擾動切換
勵磁限制功能： 系統對采集到的數據進行實時顯示。顯示方式有圖形界面，曲線．報表，數字值等形式，界面直觀，操作簡單，不同機組采用樹形導航切換。圖形界面在控制站和中心服務器間 均可以實現。發電機空載勵磁電流限制；發電機電壓 / 頻率（V / F）限制；發電機過勵反時限限制；按發電機P/Q曲線特性的低勵限制；電力系統穩定器PSS(選項)；發電機強勵頂值限制；勵磁系統故障時的勵磁電流限制。
勵磁系統保護功能：一次起勵失敗保護；發電機空載過電壓保護；轉子回路過電壓保護；勵磁電流過限保護；勵磁PT斷線保護；整流橋缺相保護；可控硅觸發脈沖丟失保護；整流橋支路快熔斷保護；冷卻風機停保護；操作系統失電保護；輔助電源故障報警。
技術特點
1、采用全分布開放式系統及軟、硬件模塊化結構的設計，便于勵磁系統技術性能升級和功能的擴充。
2、 發電機勵磁系統作為發電站計算機監控系統的子系統，即能接受計算機監控系統指令的控制和數據交換，又能獨立于監控系統按運行人員的預設參數自動運行和手動操作運行。
3、采用兩套完全獨立的勵磁調節控制通道，采用互為主/備通道的運行方式、主運行通道故障時能自動跟蹤無擾動切換到備用通道。
4、彩色觸摸屏作為現地人機界面，實現運行參數在線修改及數據、信息實時顯示和運行操作，配有CAN及以太網RS485接口。
5、具有PID+PSS自適應調節規律，能滿足各種運行工況下機組及系統穩定的要求。
6、完備的系統軟、硬件自檢功能及防誤操作功能。
7、采用三相可控硅全控橋或多橋的自并激主接線，保證勵磁系統在任何工況下（包括強勵）連續可靠運行。
8、采用殘壓自勵和它勵起勵的兩種起勵方式，起勵過程中勵磁電流、發電機電壓連續平滑，無超調，無振蕩。當系統電壓跟蹤功能投入時，機組起勵過程中，勵磁系統將逐步升壓使發電機空載電壓與系統電壓一致，自動達到機組準同期并網的要求，機組同期并網時或機組斷路器合閘后，系統電壓跟蹤功能將自動解除。
9、正常停機采用逆變滅磁，事故停機采用磁場斷路器及滅磁電阻滅磁。
10、整流功率單元采用自然風冷，使勵磁系統故障率和年強迫停運率大為減少。
11、勵磁系統調節、功率、滅磁單元依據發電機勵磁容量采用單屏或多屏組合結構。

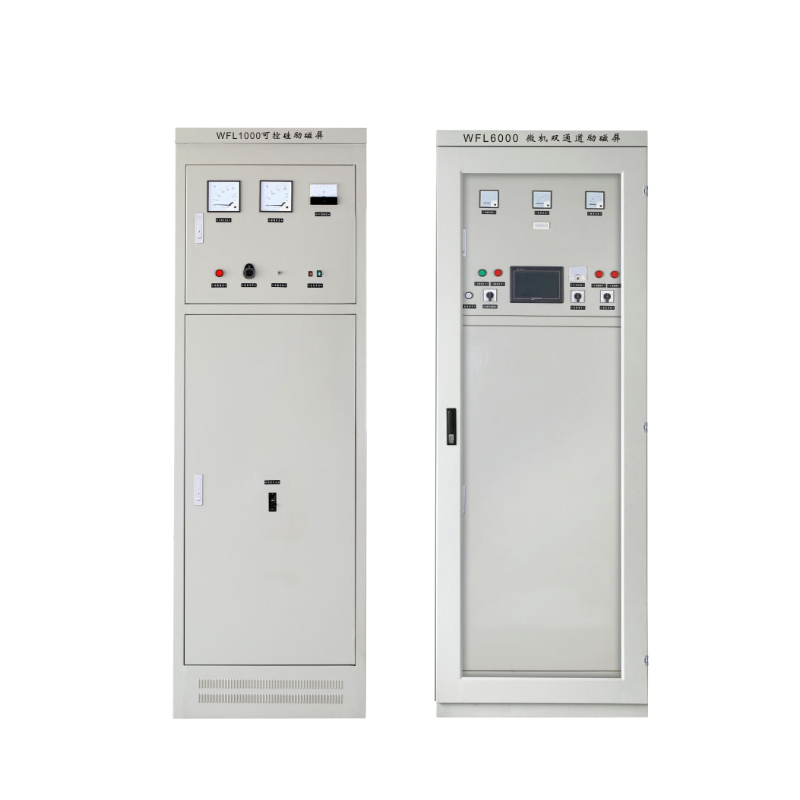

12、屏柜采用鋼化玻璃門全封閉結構，具有防塵、抗干擾、防振動、防松動、防銹蝕能力。柜體尺寸：高2260×寬800×深700（mm）
