RCX-9688C發電機綜合保護測控裝置說明書

更新時間：2020.04.11 作者：管理員瀏覽次數：633

液晶顯示:

UA UB UC UAB UBC UCA IA IC ΣP ΣQ COSΦ f

ia1 ib1 ic1 ia2 ib2 ic2 i0 Ida Idb Idc Iza Izb Izc u0 u2 i2

說明：

UA、UB、UC：三相相電壓的一次值；

UAB、UBC、UCA：三相線電壓的一次值；

IA、IC：A、C相測量電流的一次值(機端側)；

ΣP：三相總有功的一次值；

ΣQ：三相總無功的一次值；

COSΦ：功率因數；

f：頻率；

ia1、ib1、ic1：三相機端電流的二次值；

ia2、ib2、ic2：三相機尾電流的二次值；

i0：零序電流的二次值；

u0：零序電壓的二次值；

Iza Izb Izc：三相制動電流的二次值；

u2：負序電壓二次值；

i2：負序電流。

過流保護計算均采用機端電流。

1. 裝置說明

1.1面板led顯示(從右到左)

1）. 運行（綠燈）

2）. 電源（綠燈）

3）. 故障（紅燈）

4）. 合位（紅燈）

5）. 分位（綠燈）

6）. 告警（紅燈）

7）. 事故（紅燈）

1.2 開入

123456789ABCDE

0000000000 0 000

上一排的對應下一排：

“1”：R1開關合位信號； “2”：R2 開關分位信號；

“3”：R3熱/水工事故； “4”：R4勵磁事故；

“5”：R5電氣事故； “6”：R6備用；

“7”：R7手動合閘信號； “8”：R8遙控允許信號；

“9”：R9手動分閘信號； “A”~“E”：R10~R14備用；

1.3 開出

123456789ABC

000000000000

上一排對應下一排的

“1”：1J(C4/C6) 配置出口1； “2”：2J(C5/C6) 配置出口2；

“3”：3J(C7/C8) 配置出口3； “4”：4J(C9/C10) 配置出口4；

“5”：5J(C11/C12) 配置出口5； “6”：6J(C13/C14) 配置出口6；

“7”：7J(C15/C16) 配置出口7； “8”：8J(C17/C18) 配置出口8；

“9”：9J配置出口9； “A”：10J配置出口10；

“B”：11J(C1/C3)事故信號； “C”：12J(C2/C3)告警信號；

做開出試驗時，密碼是：2000

1.4 采樣數值（二次值）

Uab 線電壓

Ubc 線電壓

Uca 線電壓

u0 零序電壓

ia1 機端A相保護電流

ib1 機端B相保護電流

ic1 機端C相保護電流

ia2 機尾A相保護電流

ib2 機尾B相保護電流

ic2 機尾C相保護電流

i0 零序電流

Ia 測量A相電流

Ic 測量C相電流

相位以ia1為基準。

進入采樣數值界面后，可以按向左按鍵進行通道校準，進入到校準界面后，按左右鍵調到需要校準的通道，再按上下按鍵調節系數，校準完按確定鍵，輸入密碼1000再按確定鍵就可保存。

1.5 測量監視

1. 測量一次值

UA UB UC IA IC ΣP ΣQ COSΦ f

2. 測量二次值

Ua Ub Uc Ia Ic Pa Pc Qa Qc ΣP ΣQ COSΦ f

1.6出廠設置

1）Language:如設為0.01，則菜單為英文的，如果設為0.00，則菜單為中文。

2）如果PT為Y接法，則

05： Line 設為1.32（9688C測量電流為2相）

07：disp1設為80.63 08：disp2設為655.35 —— 出廠前已設好，不要改。

如果PT為VV接法，則

05：Line 設為1.22 （9688C測量電流為2相）

07：disp1設為80.24 08：disp2設為573.43 —— 出廠前已設好，不要改。

1.7裝置通訊：

1）.通訊接口：

1路485口。

2）.通訊規約： MODBUS規約。

2.功能菜單

保護投退菜單

保護序號	代號	保護 名稱	整定方式	備注
01	RLP01	差動速斷	投/退	跳閘：C7-C8、C9-C10、C11-C12；事故信號：C1-C3
02	RLP02	比率差動	投/退	跳閘：C7-C8、C9-C10、C11-C12；事故信號：C1-C3
03	RLP03	差流越限告警	投/退	告警信號：C2-C3
04	RLP04	CT斷線	投/退	告警信號：C2-C3
05	RLP05	CT斷線閉鎖差動	投/退	閉鎖比率差動
06	RLP06	速斷	投/退	跳閘：C7-C8、C9-C10、C11-C12；事故故號：C1-C3
07	RLP07	低壓閉鎖速斷	投/退
08	RLP08	負壓閉鎖速斷	投/退
09	RLP09	限時速斷	投/退	跳閘：C7-C8、C9-C10、C11-C12；事故信號：C1-C3
10	RLP10	低壓閉鎖限時速斷	投/退
11	RLP11	負壓閉鎖限時速斷	投/退
12	RLP12	過電流	投/退	跳閘：C7-C8、C9-C10、C11-C12；事故信號：C1-C3
13	RLP13	低壓閉鎖過電流	投/退
14	RLP14	負壓閉鎖過電流	投/退
15	RLP15	過流反時限	一般/非常/極端/退出	跳閘：C7-C8、C9-C10、C11-C12；事故信號：C1-C3
16	RLP16	過負荷	告警/跳閘/退出	告警跳閘可選；告警信號：C2-C3 跳閘：C7-C8、C9-C10、C11-C12；事故信號：C1-C3
17	RLP17	負序過流	投入/退出	跳閘：C7-C8、C9-C10、C11-C12；信號：C1-C3
18	RLP18	負序過流反時限	一般/非常/極端/退出	跳閘：C7-C8、C9-C10、C11-C12；事故信號：C1-C3
19	RLP19	負序過負荷	告警/跳閘/退出	告警跳閘可選；告警信號：C2-C3 跳閘：C7-C8、C9-C10、C11-C12；事故信號：C1-C3
20	RLP20	CT斷線閉鎖負序	投入/退出
21	RLP21	零序過電流	告警/跳閘/退出	告警跳閘可選；告警信號：C2-C3 跳閘：C7-C8、C9-C10、C11-C12；事故信號：C1-C3
22	RLP22	零序過電壓	告警/跳閘/退出	告警跳閘可選；告警信號：C2-C3 跳閘：C7-C8、C9-C10、C11-C12；事故信號：C1-C3
23	RLP23	頻率過高	投/退	跳閘：C7-C8、C9-C10、C11-C12；事故信號：C1-C3
24	RLP24	頻率過低	投/退	跳閘：C7-C8、C9-C10、C11-C12；事故信號：C1-C3
25	RLP25	過電壓	投/退	跳閘：C7-C8、C9-C10、C11-C12；事故信號：C1-C3
26	RLP26	低電壓	告警/跳閘/退出	告警跳閘可選；告警信號：C2-C3 跳閘：C7-C8、C9-C10、C11-C12；事故信號：C1-C3
27	RLP27	PT斷線	投/退	告警信號：C2-C3
28	RLP28	PT失壓	投/退	告警信號：C2-C3
29	RLP29	熱/水工事故	告警/跳閘/退出	告警跳閘可選；告警信號：C2-C3 跳閘：C13-C14、C15-C16、C17-C18；事故信號：C1-C3
30	RLP30	勵磁事故	告警/跳閘/退出	告警跳閘可選；告警信號：C2-C3 跳閘：C13-C14、C15-C16、C17-C18；事故信號：C1-C3
31	RLP31	電氣事故	告警/跳閘/退出	告警跳閘可選；告警信號：C2-C3 跳閘：C13-C14、C15-C16、C17-C18；事故信號：C1-C3
32	RLP32	系統失電	告警/跳閘/退出	告警跳閘可選；告警信號：C2-C3 跳閘：C7-C8、C9-C10、C11-C12；事故信號：C1-C3
33	RLP33	控制回路斷線	投/退	告警信號：C2-C3

定值序號	代號	定值名稱	整定菜單	整定值說明	備注
00		保護定值套數	1~3
01	Kv1	一次PT變比/10	0.01~300.00	PT變比/10，輸入電壓等級值（單位kV）
02	Ki1	一次CT變比/10	0.01~300.00	CT變比/10，200/5的整定4即可
03	Icddz	差動速斷定值	0.01-100A
04	Icdqd	差動電流啟動定值	0.1-5A	啟動電流門檻值
05	Igd	拐點定值	0.1-5A
06	Kb1	比率差動制動系數	0.1-0.5	一般設定為：0.5
07	Ictdx	CT斷線定值	0.1-100A
08	Tctdx	CT斷線延時	0-100S
09	Ie	發電機額定電流	0.1~10A
10	Idz0	速斷定值	0.1~100A
11	Idz1	限時速斷定值	0.1~100A
12	Tzd1	限時速斷延時	0~100s
13	Idz2	過電流定值	0.1~100A
14	Tzd2	過電流延時	0~100s
15	U2bs	負壓閉鎖過流定值	0.1~100V
16	Ulbs	低壓閉鎖過流定值	0.1~100V
17	Idz3	過負荷定值	0.1~100A
18	Tzd3	過負荷延時	0~100s
19	I2dz1	負序過流定值	0.1~100A
20	T2zd1	負序過流延時	0~100s
21	I2dz2	負序反時限定值	0.1~100A
22	T2zd2	負序反時限延時	0~100s
23	I2dz3	負序過負荷定值	0.1~100A
24	T2zd3	負序過負荷延時	0~100s
25	I0dz	零序過流定值	0.01~100A
26	TI0zd	零序過流延時	0~100s
27	U0dz	零序過電壓定值	0.01~50V
28	Tu0zd	零序過電壓延時	0~100s
29	Fdz1	頻率過高定值	35.0Hz~65.0Hz
30	Tfzd1	頻率過高延時	0~100s
31	Fdz2	頻率過低定值	35.0~65.0Hz
32	Tfzd2	頻率過低延時	0~100s
33	Udz1	過電壓定值	50~200V
34	Tuzd1	過電壓延時	0~100s
35	Udz2	低電壓定值	30~100V
36	Tuzd2	低電壓延時	0~100s
37	Upt1	PT斷線定值	10~90V
38	Tupt1	PT斷線延時	0~100s
39	Upt2	PT失壓定值	0.01~30V
40	TUpt2	PT失壓延時	0~100s
41	Tkzdx	控制回路斷線延時	0~100s

3.保護動作原理

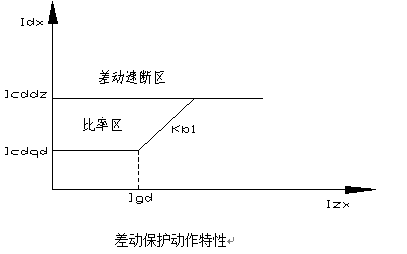

1586440510840684.

差動速斷

1）．RLP01 差動速斷－“投”；

2）．差動電流Ida、Idb、Idc任何一相≧ 差動速斷定值（Icddz）；

Ida=|ia1+ia2|， Idb=|ib1+ib2|，Idc=|ic1+ic2| ————矢量計算

滿足以上條件，保護立即出口C7/8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮。

差動速斷返回值為差動電流啟動定值的9/10。

比率差動

1）．RLP02 比率差動－“投”；

2）．動作判據為：當制動電流Izx小于拐點電流Igd時,

Idx>Icdqd

當制動電流Izx大于或等于拐點電流Igd時

Idx-Icdqd>(Izx-Igd)*Kb1

其中： Idx=︱ix1+ix2︱;Izx=︱ix1-ix2︱/2 x=a,b,c ——矢量計算

即：

Ida=|ia1+ia2|， Idb=|ib1+ib2|，Idc=|ic1+ic2| ——矢量計算

Iza=|ia1-ia2|/2， Izb=|ib1-ib2|/2，Izc=|ic1-ic2|/2 ——矢量計算

Kb1為比率制動系數；

Idx是A相或B相或C相的差動電流；

Izx是A相或B相或C相的制動電流；

4）. 如果投入了RLP05 CT斷線閉鎖比率差動，則需CT未發生瞬時斷線。

滿足以上條件，保護立即出口C7/C8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮。

比率差動返回條件：差動電流<差動電流啟動定值的9/10

瞬時CT斷線判斷條件：

下列3種情況下，滿足其中一個條件，則不進行瞬時CT斷線判斷

1.啟動前最大相電流小于0.2Ie

2.啟動后最大相大于1.2Ie

3.啟動后任一側電流比啟動前增加

同時滿足下列兩個條件，判斷為瞬時斷線

1.一相或兩相電流小于0.3A

2.其他兩相或一相電流與啟動前一致。

差流越限告警

1．RLP03 差流越限告警－“投”；

2．差動電流Idx > Icdqd/2 (x=a,b,c)

3. 差動速斷，比率差動未動作

4. 延時時間大于10S

滿足以上條件，裝置報差流越限告警,并驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

CT斷線

1．RLP04 CT斷線－“投”；

2．機端電流和機尾電流中的最大電流大于CT斷線定值Ictdx，同時最小電流小于CT斷線定值Ictdx。

3. 延時設定的時間后保護即驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

CT斷線閉鎖差動

1.RLP05 CT斷線閉鎖差動－“投”；

2.同時投“比率差動”

滿足以上條件后，當發生瞬時CT斷線時，比率差動保護閉鎖。詳見比率差動保護判據。

速斷

1．RLP06 速斷－“投”；

2．保護電流ia1、ib1、ic1任何一相≧ 電流速斷定值（Idz0）；

低壓閉鎖速斷

低電壓元件按相取下表中的電壓元件作為判據，兩個線電壓中只要有一個低于定值時就開放電流保護，90°低電壓元件電壓與相別的對應關系如下：

相別	電壓
A相	UAB、UCA
B相	UBC、UAB
C相	UCA、UBC

需要同時投入“速斷”保護，且PT不斷線、PT不失壓。

如A相電流大于等于速斷定值則，低電壓判斷取Uab、Uca線電壓， Uab、Uca線電壓中任一電壓小于低壓閉鎖設定值（一般低電壓設定值為70V）時保護就能動作，主要用于電壓對稱短路時判別，不對稱短路時采用負序電壓判別。

具體判據見邏輯圖。

說明：低壓閉鎖速斷保護的條件里判斷PT失壓和PT斷線無需投“PT失壓”和“PT斷線”保護。

負壓閉鎖速斷

需要同時投入“速斷”保護，且PT不斷線、PT不失壓。

負序電壓主要用于電壓不對稱短路，在某相保護電流大于設定值，負序電壓大于負壓閉鎖設定值（一般負序電壓設定值為7V）時保護就會動作。

說明：負壓閉鎖速斷保護的條件里判斷PT失壓和PT斷線無需投“PT失壓”和“PT斷線”保護。

限時速斷

1．RLP09 限時速斷－“投”；

2．保護電流ia1、ib1、ic1任何一相≧ 限時速斷定值（Idz1）；

3．延時時間≧限時速斷延時 Tzd1。

低壓閉鎖限時速斷和負壓閉鎖限時速斷的原理同速斷。

過電流

1．RLP12 過電流－“投”；

2．保護電流ia1、ib1、ic1任何一相≧過電流定值（Idz2）；

3．延時時間≧過電流延時 Tzd2；

過流反時限

裝置提供三種反時限特性（依據IEC225-4標準）：

1587300834602572.

上式中， Ip 為電流反時限電流定值，tp 為電流反時限時間定值。

注：過電流保護和過流反時限保護共用數值定值和時限定值，兩者同時投入時，反時限保護無效。

過負荷

1．RLP16 過負荷－“告警/跳閘”；

2．保護電流ia1、ib1、ic1任何一相 ≧ 過負荷定值（Idz3）；

3．延時時間≧過負荷延時 Tzd3；

滿足以上條件，若投“跳閘”保護立即出口C7/C8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

負序過流

1．RLP17 負序過流－“投”；

2．負序電流i2≧ 負序過流定值（I2dz1）；

3．延時時間≧負序過流延時（T2zd1）；

4. RLP20 CT斷線閉鎖負序?yàn)橥?，或者CT斷線閉鎖負序選擇投上并且CT不斷線；

負序過流反時限

提供三種反時限，與電流反時限計算公式一致。

負序過流反時限的定值和延時有獨立的設定值，不與負序過流共用。

RLP20 CT斷線閉鎖負序?yàn)橥?，或者CT斷線閉鎖負序選擇投上并且CT不斷線，否則閉鎖負序過流反時限；

負序過負荷

1．RLP19過負荷－“告警/跳閘”；

2．負序電流i2 ≧ 負序過負荷定值（I2dz3）；

3．延時時間≧負序過負荷延時 T2zd3；

4. RLP20 CT斷線閉鎖負序?yàn)橥?，或者CT斷線閉鎖負序選擇投上并且CT不斷線；

CT斷線閉鎖負序

如果RLP20 CT斷線閉鎖負序選擇“投”，則當發生CT斷線時，閉鎖負序過流、負序過流反時限、負序過負荷，無需投CT斷線。CT斷線的判別見CT斷線保護功能介紹。

零序過電流

1．RLP21 零序過流－“告警/跳閘”；

2．零序電流i0 ≧ 零序過流定值（I0dz）；

3．延時時間≧零序過流延時 TI0zd；

零序過電壓

1．RLP22 零序過壓－“告警/跳閘”；

2．零序電壓u0 ≧ 零序過壓定值（U0dz）；

3．延時時間≧零序過壓延時 TU0zd；

頻率過高

1.RLP23 頻率過高－“投”；

2.斷路器為合位;

3．測量頻率 ≧ 頻率過高定值（Fdz1）；

4. A相電壓 UA ≧5V

5. 頻率范圍在35Hz~65Hz

6．延時時間 ≧ 頻率過高延時（Tfzd1）；

頻率過低

1.RLP24 頻率過低－“投”；

2. 斷路器為合位;

3．測量頻率 < 頻率過低定值（Fdz2）；

4. A相電壓 UA ≧5V

5. 頻率范圍在35Hz~65Hz

6．延時時間 ≧ 低頻減載延時（Tfzd2）；

過電壓

1．RLP25 過電壓－“投”；

2． Uab、Ubc、Uca采樣值之一≧ 過電壓定值（Udz1）；

3．過電壓采樣延時時間≧過電壓延時（TUzd1）；

低電壓

1．RLP26 低電壓－“告警/跳閘”；

2．Uab、Ubc、Uca采樣值同時≦ 低電壓定值（Udz2）；

3．低電壓采樣延時時間≧低電壓延時（TUzd2）；

4. 所有線電壓均≧30V；

PT斷線

1．RLP27 PT斷線－“投”；

2．一相線電壓采樣值 ≧ PT斷線電壓定值（Upt1），另一相線電壓采樣值 < PT斷線電壓定值（Upt1）；

3．延時時間>PT斷線延時 Tupt1

滿足以上條件，裝置發生PT斷線告警，并驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

PT失壓

1．RLP28 PT失壓－“投”；

2．線電壓都小于PT失壓定值(Upt2)；

3．保護電流ia1、ib1、ic1任何一相 ≧ 0.1A；

4．延時時間>PT失壓延時 Tupt2

滿足以上條件，裝置發生PT失壓告警，并驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

熱/水工事故

1．RLP29 熱水工事故－“告警/跳閘”；

2．開入量R3為1；

滿足以上條件，若投“跳閘”保護立即出口C13/C14、C15/16、C17/18，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

勵磁事故

1．RLP30 勵磁事故－“告警/跳閘”；

2．開入量R4為1；

電氣事故

1．RLP31 電氣事故－“告警/跳閘”；

2. 開入量R5為1；

系統失電

1．RLP32 系統失電－“告警/跳閘”；

2．線電壓都小于30V；

3．保護電流ia1、ib1、ic1都 <0.1A；

4. 開關位在合位；

5. 系統有壓標志 =1（當系統電壓大于30V后，置有壓標志=1，測到分位信號清除該標志）

滿足以上條件，若投“跳閘”保護立即驅動出口 (C7/C8)，同時驅動事故信號繼電器 (C1/C3)（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器 (C2/C3)（直到手動復歸，繼電器才返回），面板告警燈亮。

控制回路斷線

1．RLP33 控制回路斷線－“投”；

2．同時采集到分位、合位信號，或同時采集不到分位、合位信號，持續時間≧ 控制回路斷線延時（Tkzdx）；

滿足以上條件，裝置發生控制回路斷線告警保護，并驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

裝置接線

交流回路						控制回路		通訊回路
端子	定義	說明	端子	定義	說明	端子	說明	端子	說明
Z1	Ua*	母線電壓	F1	Ub*	母線電壓	P1	工作正電源	T1	485A
Z2	Uc*	母線電壓	F2	Un	母線電壓	P2	工作負電源	T2	485B
Z3	U0	零序	F3	Un	零序	P3	裝置接地
Z4	Ia	測量電流	F4	Ia*	測量電流	P4	防跳負電源
Z5	Ic	測量電流	F5	Ic*	測量電流	P5	控制正電源
Z6	ia1*	機端電流輸入	F6	ia1	機端電流輸出	P6	合閘回路
Z7	ib1*		F7	ib1		P7	合閘線圈HQ
Z8	ic1*		F8	ic1		P8	跳閘回路
Z9	io*	零序	F9	io	電流	P9	跳閘線圈TQ
Z10	ia2*	機尾電流輸入	F10	ia2	機尾電流輸出	P10	TWJ至HQ
Z11	ib2*		F11	ib2		繼電器出口		開入量采集
Z12	ic2*		F12	ic2		繼電器出口		開入量采集
裝置接線說明						端子	說明	端子	說明
1．以上接線為標準的接線方式； 2．若電壓采用V-V接線，則Ua接Z1、Ub接F2、Uc接Z2即可。 3．若沒有零序電流互感器，則i0位置不接線，即Z9/F9空著即可。 4．若保護裝置使用交流供電，則P1/P5接火線，P2/P4*接零線。 5．開入量R1/R2/R3/R4/R5已經定義，R14前其它為一般開入量，沒有特殊定義。 6. 若保護不帶防跳回路，則P4不接線。						C1	事故信號端	R1	合位信號備用
						C2	告警信號端	R2	分位信號備用
						C3	信號公共端	R3	熱水工事故
						C4	遙控跳閘端	R4	勵磁事故
						C5	遙控合閘端	R5	電氣事故
						C6	遙控公共端	R6	備用開入量
						C7	保護跳機端側	R7	手動合閘信號
						C8	保護跳機端側	R8	遙控允許信號
						C9	保護跳機尾側	R9	手動跳閘信號
						C10	保護跳機尾側	R10	備用開入量
						C11	保護跳備用側	R11	備用開入量
						C12	保護跳備用側	R12	備用開入量
						C13	非電量跳機端側	R13	備用開入量
						C14	非電量跳機端側	R14	備用開入量
						C15	非電量跳機尾側	R15	開入內供正電
						C16	非電量跳機尾側	R16	開入量公共端
						C17	非電量跳備用側
						C18	非電量跳備用側
