防孤島保護裝置和反孤島保護裝置有什么區別

   防孤島保護是對分布式光伏電站是有著要求的。即當電網出現電壓高、電壓低、頻率高、頻率低故障時，光伏并網開關及時跳閘。當電網恢復供電并且電壓和頻率達到允許值時，并網開關要自動合閘。這樣的目的是在保證國家電網不受太大影響的情況下，盡可能保證光伏的發電效率。有的部分地區會根據當?shù)毓╇姴块T的要求會進一步對防孤島保護裝置功能上進一步完善，比如添加過電流保護、不平衡電壓保護等，這些都是無可厚非的。然而目前市場上有的用戶認為逆變器本身就具備防孤島功能，怎么還需要單獨加裝防孤島保護。其實防孤島保護裝置剛開始在高壓電壓等級上使用的，不過后來也慢慢使用于低壓中。對于目前的逆變器來講，當電網電壓被拉高的時候，逆變器還是會正常工作的。

   舉例說明：1）山東省菏澤市某一村級電站，容量為300KWP，變壓器為40KWP，在夏天中午發電量比較高的情況下，并網電壓可達到480V左右，此時如果并網開關不跳閘的情況下，逆變器還是會正常運行。這樣長期運行勢必會對電網有所沖擊。2）安徽馬鞍山一生產光伏組價的廠房自己安裝屋頂光伏來實現自發自用余電并網，然而自從安裝光伏后，廠房內的一些測試儀器電源模塊會有燒毀的情況發生，造成這個原因是電源不穩造成的。后采取UPS供電，問題解決。

   以上兩個例子說明，分布式光伏發電一直不太穩定，當并網電壓出現異常，準確及時跳閘也是非常有必要的。實現該功能就需要防孤島裝置來實現，國家電網也是這么要求的。

    與此同時，電網典設中也對一些光伏要求安裝反孤島保護裝置。對于好多人來說，防孤島保護裝置大家都不太陌生，反孤島在市場上見的很少。不要誤以為兩者一樣，其實它們根本就不是一回事。防孤島保護裝置就是一臺微機保護裝置，而反孤島則是以配電柜的形式存在，自從翻看了有關說明書和相關資料，以下談談個人對反孤島安裝的意義和見解。

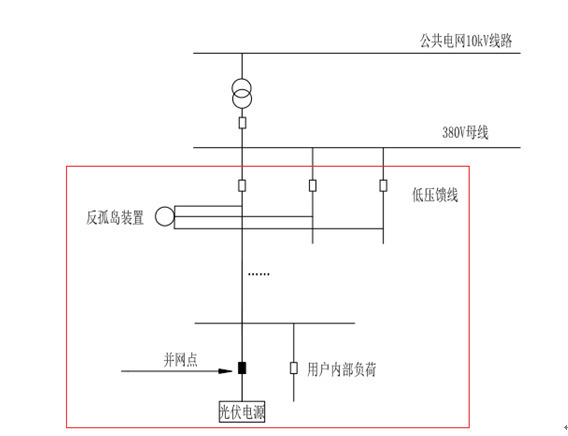

    對于一些農村屋頂，多以這種安裝方式存在。而且光伏容量都不是太大，并網的話一般都不會把電纜拉倒變壓器側，都是找最近的380V 電線并網。這樣既方便，又節省的成本。然而這種情況下，會有一種情況發生，就是光伏發的電正好供用戶側負荷使用，如果恰巧流經并網開關電流為0，電網在檢修過程中。這樣一來對檢修人員勢必會造成安全上的隱患。而且發電系統脫離開電網孤網運行，對用戶側來講，也是危害不小的。如果在檢修之前，把該變壓器所有的屋頂光伏都一一停掉，似乎也是不小的工作量。因此在國家電網的典設中要求加裝反孤島保護，主要是在檢修中使用，保證檢修人員的人身安全和用戶的安全用電。如下圖：

    簡單的來說就是當電網需要檢修時，并網開關斷開，此時手動投入反孤島裝置，如果此時400V母線有電壓時，反孤島中的擾動電阻投入，打破用電的平衡。使其光伏逆變器檢測到的外部電壓不足以滿足正常輸出發電，逼停逆變器。這樣一來不用一一去確定每家每戶的逆變器是否停止工作。當然，反孤島要與并網開關有個聯鎖，若并網開關在合位，投入反孤島也是無濟于事。

   雖然以上是處理小概率事件，不過也不難發現，國家電網對于用電安全方面，想的是比較周全的。針對反孤島，電網規定加裝反孤島，變壓器使用其80%，如果不加，則只能使用25%。但是對于光伏專變來講，基本上涉及不到孤網運行，而且光伏容量也是在幾百K的樣子，多用防孤島來作為保護使用。
