備自投裝置的基本原理及應用

1、工作電源:

用于正常運行時給負荷或母線供電的獨立電源。

2、備用電源:

投入后給失電的負荷或母線恢復供電的獨立電源。

3、備用電源自動投入裝置:

用于備用變壓器、備用線路和發電廠、變電所的廠（站）用備用電源自動投入的裝置，簡稱備自投。

    母線上的兩條電源進線正常時一條工作、一條備用，當工作線路因故障跳閘造成母線失去電壓時，備自投動作將備用線路自動投入。

變電站一次接線方式較多，但備自投原理比較簡單，不管多復雜的備自投方式，都是上述三種備投方式的組合。我們來了解一下最常見的110kV內橋接線變電站備自投的方式。

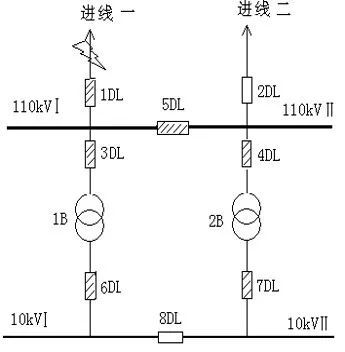

內橋接線方式一般考慮配置兩套備自投裝置，一套為進線/高壓分段備自投裝置、另一套為低壓分段備自投裝置，如圖所示：

①運行條件

電源進線一運行，帶兩段110kV母線，電源進線二熱備用，兩臺主變運行。

②“充電”條件

a）110KV Ⅰ母、Ⅱ母均有電壓；

b）1DL合位，2DL 分位，3DL 合位；

c)   備自投控制字投入；

d)   備投壓板投入。

③“放電”條件

a）備投保護動作出口；

b）有外部閉鎖信號。

④備自投啟動條件

    110kV母線無電壓，進線一無電流，進線二有電壓。

⑤備自投動作過程

    當電源進線一線路故障使1DL跳閘或誤跳；110kV母線失壓且進線一無電流；進線備自投啟動；延時后追跳1DL；檢查1DL斷路器已斷開，且進線二有電壓；延時后合上2DL。

①運行條件

兩臺主變投入運行各帶一段低壓母線，低壓母線分段斷路器6DL斷開，兩臺主變壓器互為備用，低壓母線分段斷路器6DL備自投。

②“充電”條件：

a）Ⅰ母、Ⅱ母均有壓；

b）4DL、5DL 合位，6DL 分位；

c) 備自投控制字投入；

d) 備投壓板投入。

③“放電”條件：

a）6DL 合位

b) 備投保護動作出口；

c) 有外部閉鎖信號。

④備自投啟動條件

    10KVII母線無電壓，2#主變低壓側無電流，10kv I母線有電壓。

⑤備自投動作過程

2#主變故障主保護動作使其高、低壓側開關跳閘或高、低壓側開關誤跳；10KVII母線失壓且2#主變低壓側無電流；備自投啟動；延時后追跳2#主變低壓側5DL開關；檢查2#主變低壓側斷路器5DL已斷開，且10kv I母線有電壓；經延時合上低壓母線分段斷路器6DL 。

備自投動作邏輯中設有閉鎖條件、啟動條件、檢查條件。當啟動條件全部滿足，閉鎖條件不滿足時，動作出口，檢查條件用于檢測動作成功與否。

另外為了防止裝置誤動，在動作判別中設計有充電條件,只有充滿電后才開放出口邏輯。

1）滿足充電條件；

2）工作母線失壓（非PT斷線造成）；

3）檢查有無其他外部條件閉鎖備自投；

4）跳開與原工作電源相連接的斷路器，以免備用電源合閘于故障；

5）檢查備用電源是否合格，如滿足要求則合上工作母線與備用電源相連的斷路器；

6）備自投只動作一次。
