單側電源的降壓變壓器后備保護動作原理

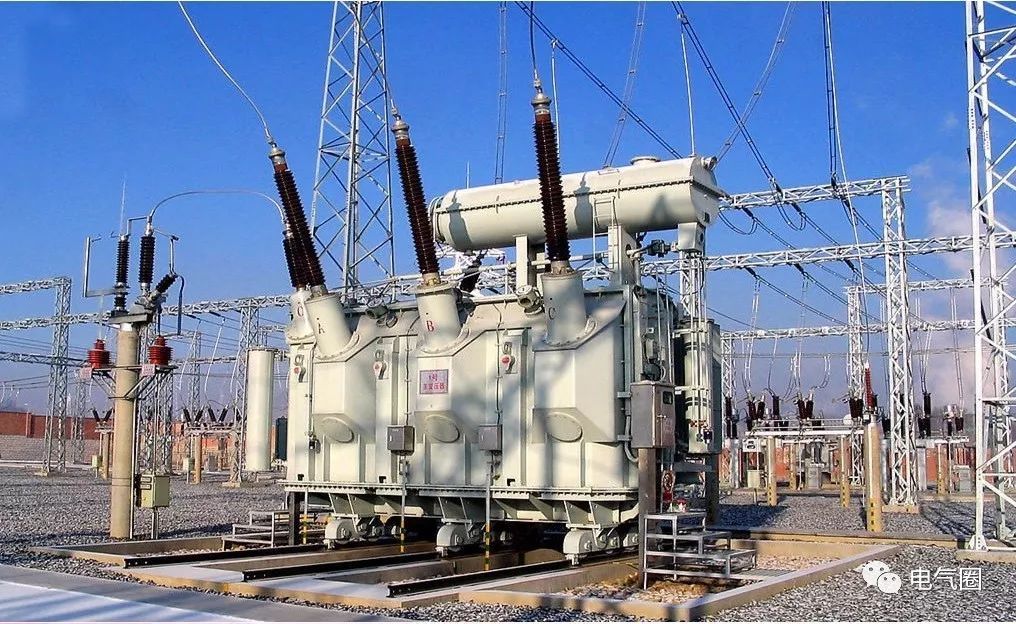

   變壓器后備保護動作跳閘而主保護未動作（瓦斯、差動等），一般視為外部(差動保護范圍以外 )故障，即母線故障或線路故障到越級跳閘，變壓器本體并未發生故障。由于主變后備保護動作跳閘發生概率較小，這就需要大家提前做好故障處理的知識儲備，以便在主變后備保護跳閘等突發情況下從容不迫的進行故障處理工作。

   單側電源的降壓變壓器后備保護動作原理

   該類型變壓器一般配備三側（雙圈變壓器為兩側）后備保護，即中低壓側后備保護及高壓側后備保護

1、 中低壓側的后備保護，分別作相應的中低壓側母線和線路的后備保護。其第一時限跳本側母線分段(或母聯)開關，第二時限跳變壓器本側(有故障的一側 )開關，第三時限僅部分裝設于三側均有斷路器的變壓器，作為一、二時限的后備保護，對于內橋接線形式并不適用。

2 、高壓側的后備保護，作為中低壓側的總后備，又是變壓器本體的后備保護，動作時跳變壓器三側開關，其動作時限大于中低壓側后備保護的動作時限。有的三圈變壓器在中壓或低壓側不裝過流等后備保護，由高壓側后備保護的第一 、二時限代替 ，動作時第一、 二時限分別跳開中壓或低壓側母線分段(或母聯)開關及中壓(或低壓)側開關，第三時限跳變壓器三側開關。
