分布式光伏電站設計、物料、施工中遇到的問題和解決方案

更新時間：2022.02.15 作者：管理員瀏覽次數：75

隨著分布式光伏發電的蓬勃發展，光伏行業的創業人員日益增長。分布式光伏發電屬于強電行業，因此，除了在建筑安裝方面有較高要求外，在電氣方面知識和經驗的儲備上還起著至關重要的作用。當前，進入光伏行業的創業人員越來越多，其中亦包括了其它行業的人員，例如太陽能熱水器、通訊工程、路橋建筑等，所以大部分人員在電氣方面的知識和經驗上比較缺乏。

工作人員近期走訪了幾個工商業屋頂分布式光伏電站，在這過程中發現了不少常見問題。下面附上現場拍攝的照片給大家說明一下在設計、物料以及施工這三大方面存在的問題，希望給準備投資光伏電站的各位提供參考。

設計方面

一、組串式逆變器布局不合理

按照集中式電站方式布局逆變器，把所有組串逆變器集中在一處擺放，有利于集中管理，但不利于施工且會增加成本。這種布局存在極大的不合理性，特別是對于數量多的情況下更不宜采用。

存在問題：

所有組串式逆變器集中在一起擺放，造成直流線纜過長，增加直流側漏電風險，不利于直流線纜走線布局，增加線纜橋架用量，增加投資。

建議：

對采用組串式逆變器的工商業屋頂分布式光伏項目，盡量把逆變器分散布局在就近光伏組件下面安裝，有利于縮短直流線纜，降低線纜及橋架成本。

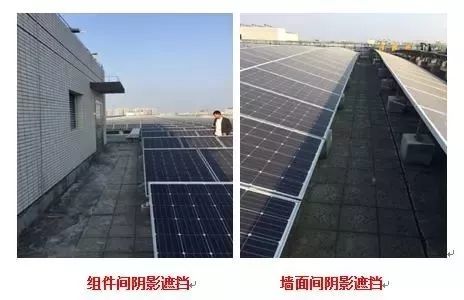

二、間距設計不合理

存在問題：

組件間陰影遮擋，墻面陰影遮擋，影響發電量

建議：

（1）北方地區，按行業規范，以冬至日當天下午15:00不被遮擋為原則設計；

（2）南方地區，建議以冬至日當天下午16:00不被遮擋為原則設計；

（3）由于各地緯度不同，組件間距差別很大，且女兒墻高度不一，建議實地考查屋頂及結合仿真軟件做設計。

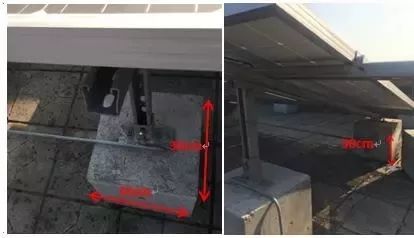

三、水泥底座負重不夠

對

于樓頂不允許施工做澆注基座的情況下，目前普遍采用獨立水泥底座（水泥墩）的方式固定光伏支架及組件，這就對水泥底座的負重提出了更高的要求，特別是在東南沿海臺風多發地。水泥底座的負重直接關系到光伏電站的安全，然而有些集成系統商為了降低成本，采用不滿足要求的水泥底座，例如30*30*30cm的底座。

存在問題：

抗臺風能力不足，電站有被強風掀翻的安全隱患，且負重不足的獨立型水泥墩有被局部移動的風險，導致支架變形、損壞組件等。

建議：

獨立型水泥底座至少采用60*60*60cm規格，對于臺風多發地，建議再增加負重。

四、逆變安裝沒考慮遮陽

存在問題：

逆變器頂部沒有安裝遮陽板，機器在夏天有過溫降額的可能，影響發電輸出。

建議：

把機器安裝在組件下方陰涼處，或給機器頂部增加遮陽板，盡量避免安裝在陽光能曬到的地方。

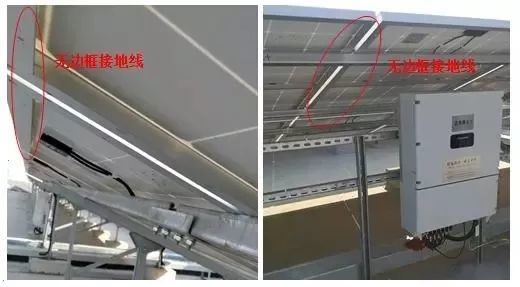

五、組件鋁邊框沒有采用黃綠線接地

存在問題：

光伏組件鋁邊框沒有用專門的黃綠線接地，僅通過鋁框跟支架接觸間接接地，接地電阻大且不可靠，

鋁邊框有觸電的安全隱患。

建議：

組件間采用專門的黃綠線串聯在一起，在末端（或首端）通過單獨的黃綠線焊接到接地排上。

二、物料方面

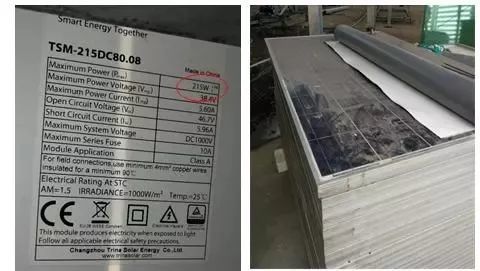

一、光伏組件功率偏低、來料渠道不明

組件占光伏電站總投資約60%，是光伏發電的核心設備，在選用組件時不能一味追求低價，盡量選擇正規渠道且功率主流的組件。目前主流的60片型多晶組件功率普遍是275W，主流的60片型單晶硅組件功率普遍是285W，外形尺寸為1650*992*35mm。對于小功率、小尺寸等非標組件多為早年的庫存積壓品、廢棄地面電站拆卸品、海外滯銷品等非正規渠道所得。

存在問題：

組件轉換效率不高，影響發電量；非正規渠道來料，售后質保沒保障。

建議：

選擇指定大品牌組件廠家且選用市場占有率高的主流功率及尺寸的組件。

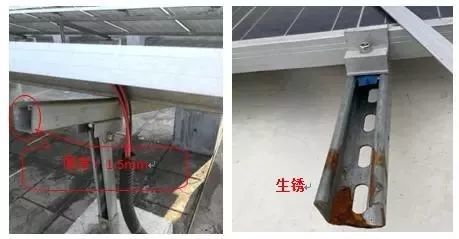

二、支架厚度不足、鍍鋅厚度不夠?qū)е律P

光伏電站的支架情況與電站的使用壽命及安全密切相關。支架按材質可分鍍鋅鋼支架、鋁合金支架、不銹鋼支架三種，以鍍鋅鋼最為常用且性價比最高。對于追求美觀且強度要求不高的客戶可采用鋁合金支架，成本稍貴；而對于追求美觀且對強度有較高要求的客戶可采用不銹鋼支架，但成本最貴。

存在問題：

（1）鋼厚度不夠（1.5mm），強度不夠，電站有被強風掀毀的風險；

（2）鍍鋅厚度不夠，或者是采用電鍍而非熱鍍，防銹能力很差。

建議：

對于使用C型鋼支架的客戶，將以鋼厚度一般2.0mm，采用熱浸鋅防銹處理，鍍鋅厚度一般是60um。在臺風多發地，鋼厚度應增加到2.5mm，在沿海鹽霧侵蝕嚴重地區，鍍鋅厚度應增加到80um或者100um。

三、線纜橋架生銹
