電能質量在線監測裝置廠家介紹

更新時間：2023.03.17 作者：管理員瀏覽次數：46

由于電力負載的快速增加，尤其是電力電子轉流設備、電氣化鐵路、電弧爐等沖擊性和非線性負載容量的持續增加，導致了電力系統的電能質量越來越差。這就導致了電力系統中出現了波形畸變、電壓波動與閃變以及三相不對稱等電力質量問題。由此會導致變壓器過熱、網損增加、計量儀表誤差、通訊干擾等問題，不僅會導致供用電設備自身安全性下降，還會對電力系統的安全和經濟運行造成極大的威脅。

電能質量在線監測設備是一種將諧波分析、閃變測量、功率測量、不對稱測量與故障錄波、事件記錄等多種功能集成起來的設備，它可以記錄穩態和瞬態的數據。實現了對各種電參數的快速采集和準確分析，實現了對電能質量的監測和評價。該系統采用了多種通訊方式，采用了多種通訊方式，并采用了多種通訊方式，并結合了相應的通訊方式，組成了一套完整的電力質量監控系統。可廣泛應用于變電站，風電場，光伏發電站，以及其他一些大型的工廠和礦山。

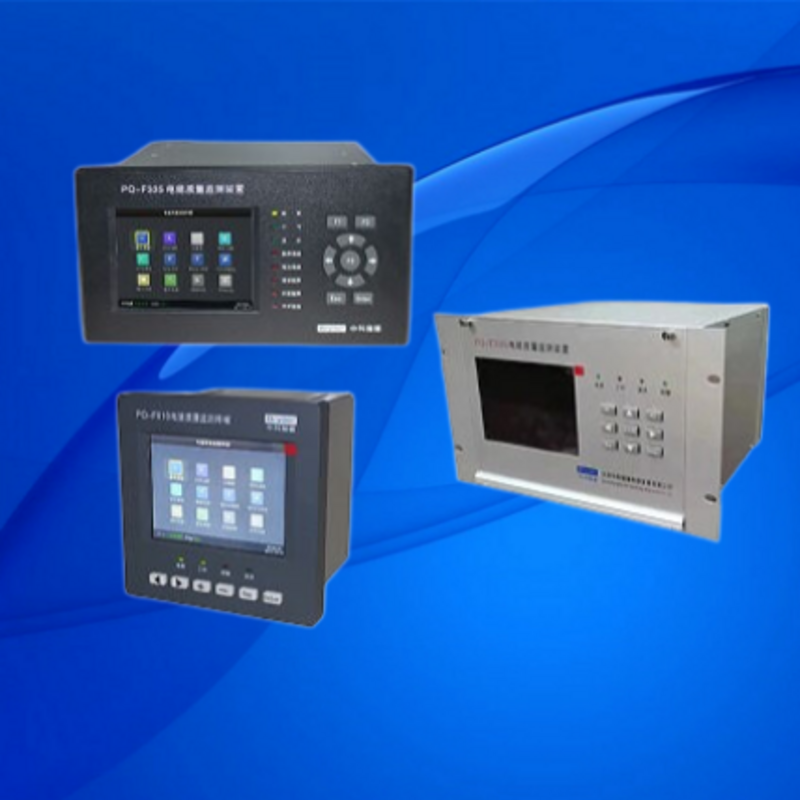

我公司研制的PQ-F310S電能質量監測裝置，ARM加DSP數據采集板模式， DSP具有極強的數據處理能力用來完成數據的采集與傳輸，核心硬件處于國內先進水平。
ARM用來進行數據的計算、統計、顯示、存儲、按鍵、通訊。采用LINUX嵌入式操作系統作為軟件平臺，全部軟件采用C++ 高級語言編程，保證了系統的高可靠性和高移植性。
DSP數據采集部分采用同步采樣的16位高速A/D轉換器，采集精度高，實測精度達到電能質量監測指標國家標準A級的要求；
大容量的存儲空間，滿足電能質量監測裝置對數據存儲的要求，可保存三個月以上的歷史數據掉電不丟失。
采用了硬件鎖相環技術，頻率自動跟蹤，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率“泄漏”。
強大的通訊接口，裝置配置了工業以太網，通訊速率高達100Mbps，還配置有RS485、USB通訊接口，可選擇多種通訊方式與遠方管理中心交互數據；
核心硬件采用四層印刷電路板（PCB）工藝和SMT工藝，硬件可靠性和電磁兼容能力達到國內先進水平，達到了國標對電能質量監測裝置的EMC的要求。
