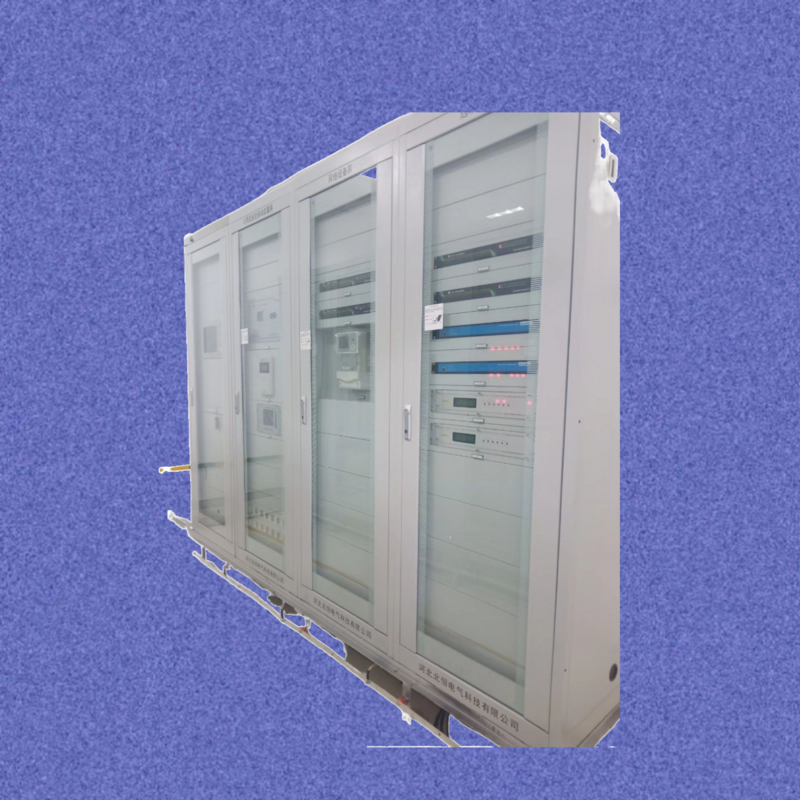

主變變壓器保護屏配置原則是什么

對于主變變壓器常見的保護功能：

1、氣體保護

2、差動保護

3、過流或復式電壓鎖定過流

4、零序電流保護

5、零序過電壓保護

6、過負荷保護

(1)在變壓器主體故障時，采用氣體保護作為主要的保護。反映了變壓器中的各種短路現象和油位下降現象。瓦斯保護分為兩種：當系統中出現短路故障時，在系統中的重氣保護會在第一時間動作，使變壓器的每一端都跳出短路器；變壓器油水位下降，出現輕度氣體，輕度氣體保護發出預警信號。若變壓器上安裝了有載調壓裝置，則也要安裝有載調壓得輕，重氣體保護。

(2)在變壓器本體及套管及引出線路發生的情況下，采用差動保護作為主要的保護。反映了變壓器繞組與引出線之間的相間短路，中性點直接接地側的單相接地短路，以及繞組匝間短路。當每一端均為110、220 kV，且每一端都有一端的單相接地，不滿足規定時，應在每一端加零序差動保護。零序差動保護僅能對單相接地故障進行有效的保護，其操作原理與縱聯差動保護基本一致。

(3)在電力互感器中，過流保護又稱為復式電壓閉鎖式過流保護，它是一種備用保護。反映出在互感器中因相間短路而產生的過電流。對三繞組變壓器、自耦變壓器，它分別安裝在供電側、主負載側。在不能達到靈敏度的情況下，可在兩側同時安裝過流保護器。每一面的保護器都可以按照選擇性的需要安裝定向單元。

(4)變壓器的備用保護采用零序電流保護。是指在三相電網中，由于三相中性點直接接地而導致的一次短路。雙繞組三繞組變壓器零序電流保護采用中性點式電流互感器作為接地裝置，對其進行了研究。在高壓和中壓側的零序電路中，安裝了自耦變壓器的零序保護。如果零序電流保護的靈敏度達不到規定的二側運行和接地的條件下，必須在小電網的中線上增加零序保護。

(5)零序過壓保護，對于具有低電壓的變壓器，如果其中性點有可能接地或未接地時，除了零序電流保護之外，還應當增加零序電壓保護，以防止因外單接地而產生的過壓，以及因無接地而產生的過壓。此保護動作后，經過一段延遲時間，將兩側開關分開。

(6)變壓器過載保護，其過載保護必須能夠反應出共用線圈和兩側的過載。過載保護均采用單一的，有時間限制的動作。
