防孤島保護裝置怎么接線

更新時間：2023.06.29     作者：管理員      瀏覽次數：181

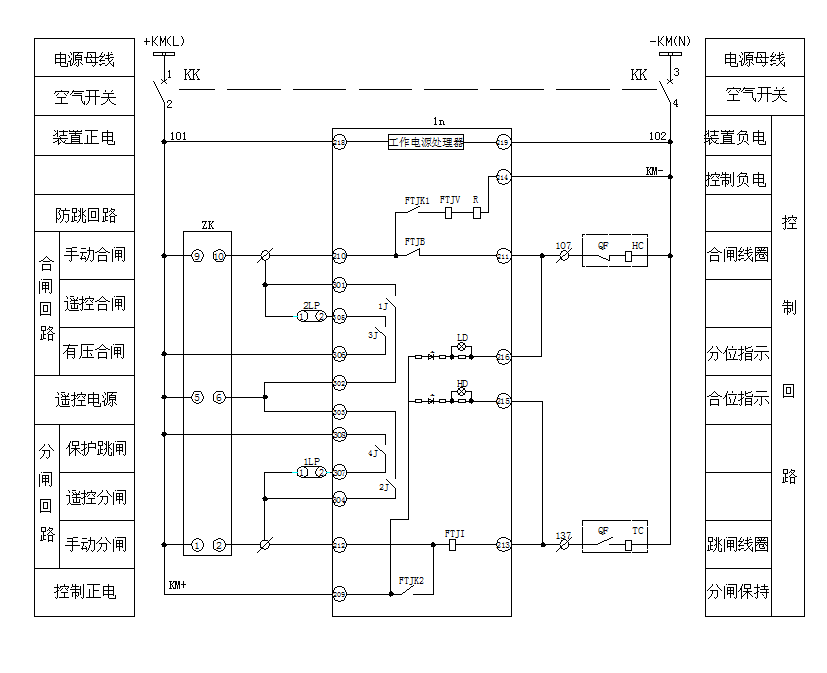

   防孤島保護裝置在當下使用的還是比較多的，尤其是分布式光伏發電項目。每臺并網柜都會加裝一臺。不同的廠家產品，接線是略有不同，下面舉例說明。

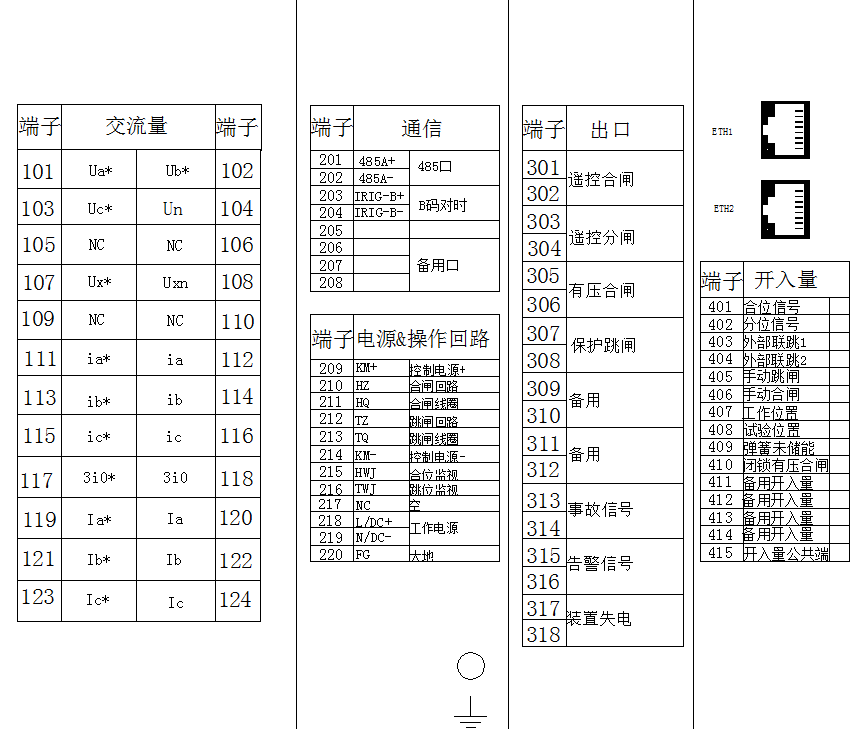

總的來講，需要接入的需要幾點：

1、模擬量輸入，主要包括電壓和電流，兩者均取自市電。
2、開關量輸入，主要是并網開關的位置信號，即合位和分位信號。
3、裝置電源：取自UPS/直流屏或者市電。
4、繼電器出口：接開關的控制點，即合分閘點。
