高壓斷路器的介紹

轉載請備注（http://mybasketballspeed.com/）

   斷路器在電力系統中屬于一次設備。對于斷路器，大體可以分為高壓斷路器和低壓斷路器。其中低壓斷路器可以分為塑殼斷路器、框架斷路器等。而高壓斷路器一般是真空斷路器，它不僅可以切斷或閉合高壓電路中的空載電流和負荷電流，而且當系統發生故障時，通過繼電器保護裝置的作用，切斷過負荷電流和短路電流。

（1）斷路器的作用與功能

   高壓斷路器是電力系統中最重要的設備之一，用來在正常情況下接通和斷開電路、在故障情況下能迅速開斷故障電流的開關設備。包括：切斷或閉合高壓線路的空載電流；切斷或閉合高壓線路的負荷電流；切斷或閉合高壓線路的故障電流。

（2）斷路器分類及特點

   高壓斷路器主要分為多油斷路器、少油斷路器、六氟化硫斷路器、真空斷路器、壓縮空氣斷路器等。它們的特點如下：

1）多油斷路器

   實現簡單、價格便宜，但由于用油量大、體積大、檢修工作量大且易發生爆炸和火災現象。多油式斷路器是以絕緣油為滅弧介質及主要絕緣介質的高壓斷路器，其結構簡單，工藝要求低，但體積大，用鋼材和絕緣油都比較多。

2）少油斷路器

   用油少，油箱結構小而堅固，具有節省材料、防爆防火等特點。少油斷路器使用安全，使配電裝置大大簡化，體積小，便于運輸。少油斷路器結構簡單，使用歷史長，運行經驗豐富，目前在電力系統中仍處于主導地位，我國生產的20kV以下的少油斷路器為屋內式，35kV及以上為屋外式。

3）SF6斷路器

   電氣性能好，斷口電壓較高。設備的操作維護和檢修都很方便，檢修周期長，且開斷性能好，占地面積小，特別是SF6全封閉組合電器可大大減少變電所的占地面積。一般來說，由于SF6絕緣介質本身的優良性能，使得SF6斷路器獲得眾多優良特性。斷口電壓高。220kV SF6斷路器只需要單個斷口，因而結構簡單，制造、安裝、調試、運行方便；允許斷路次數多，檢修周期長；開斷性能良好，SF6斷路器開斷電流大，滅弧時間短，無嚴重的截流現象，而且開斷容性電流時不產生重燃；不易著火，運行更安全；占地少；價格高。

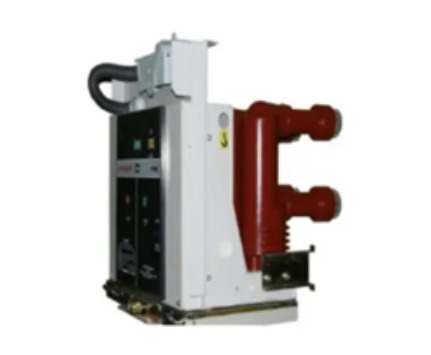

4）真空斷路器

   以真空作為絕緣和滅弧介質，體積小，重量輕，但對于滅弧室工藝和材料的要求高可連續多次操作，開斷性能好，動作時間短，且運行維護簡單，可靠性高，適用于配電系統操作多的特點，在35kV及以下系統得到廣泛應用。

5）空氣斷路器

   空氣斷路器也叫壓縮空氣斷路器。利用預先儲存的壓縮空氣來滅弧。壓縮空氣不僅作為滅弧和絕緣介質，而且還作為傳動的動力?？諝鈹嗦菲鞫搪纺芰Υ?，動作時間快，尺寸小，重量輕，無火災危險，但結構復雜，價格貴，需要裝設壓縮空氣系統等，主要用于110kV及以上對電氣參數和斷路時間有較高要求的系統中，以及大型發電機出口需要很大額定電流與開斷電路的場合。在我國，通常用于110kV及以上的大容量電力系統中，目前已基本上被SF6斷路器取代。

6）SF6全封閉組合電器(簡稱GIS)

   它是將變電站中除變壓器以外的一次設備，包括斷路器、隔離開關、接地開關、電流互感器、電壓互感器、避雷器、母線、進出線套管或電纜終端，按系統布置進行優化設計并有機地組合成一整體。其主要優點是占地面積小，占用空間少，運行可靠性高，檢修周期長，不受外界環境條件的影響，抗震能力強等。主要缺點是價格昂貴。目前已得到越來越多的應用，主要用于110～500kV系統。

   以上主要介紹了電力系統中斷路器的作用功能及常見斷路器的分類、特點。對于高壓斷路器可以通過操作機構可以自動分合閘。因此在實際使用過程中，微機保護裝置的使用是必不可少的。當出現故障時，微機保護裝置及時準確的動作，將斷路器分閘，切除故障，減少損失。
