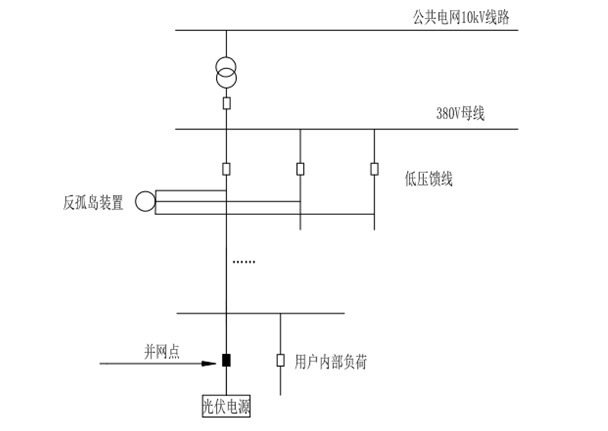

   反孤島保護裝置在分布式光伏發電項目中使用比較多。不同的項目，不同的變壓器容量使用的反孤島也是不一樣的。對于當下反孤島容量大體可以分為100KW、200KW和400KW等。不同廠家生產出來的反孤島在結構組成上基本差不多。那么常見的組成設備都有哪些？

1、反孤島控制器

   對于很多廠家生產出來的反孤島保護裝置，核心部件為反孤島控制器，它的作用接入開關量、同時控制反孤島開關的合分閘。通過邏輯判斷來控制，防止出現誤合作的情況發生。

2、擾動負載

   擾動負載其實就是電阻，一般為三相，電阻的最重要的技術參數為瞬間可以承載的功率和電流的大小。不同容量的反孤島保護裝置，對于擾動負載的技術參數要求也不同。

3、反孤島開關

   投切擾動負載使用，一般情況下為三只開關，對應并網開關中的三個低壓出線回路。

4、殼體

   對于戶外安裝的反孤島保護裝置，殼體多采用304不銹鋼材質，常見的尺寸為320*600*900
