10KV并網分布式光伏發電項目涉及哪些二次產品

   目前，分布式光伏發電項目的并網水平大致分為兩種，一種是低壓并網。常用電壓等級為 220V 和 400V。還有高壓并網，并網電壓等級為10KV。對于低壓并網工程，涉及的二次產品相對較少，即我們常見的防孤島保護裝置、電能質量在線監測裝置等。 10KV并網工程涉及的二次產品相對較多，一般電氣設備的成本遠高于低壓。在不同的地區，所涉及的二次設備也不盡相同，下面簡單介紹一下。

1、三合一箱變測控裝置

   目前箱變測控裝置均為三合一箱變測控裝置，具有箱變本身的測控功能、通信管理機、環網交換機等功能。這種設備一般都是從箱變廠家采購的，隨著市場的變化，這種設備的價格不會太高，一般在5000到8000之間。

2、分散式綜合微機保護

   光伏輸入柜和光伏輸出柜一般為高壓KYN28柜。因此在高壓開關上必須安裝相應的微機保護，很多時候?qū)ξC(jī)保護都有一定的技術要求，如方向性溢流保護等。

3. 廣泛的保護屏幕

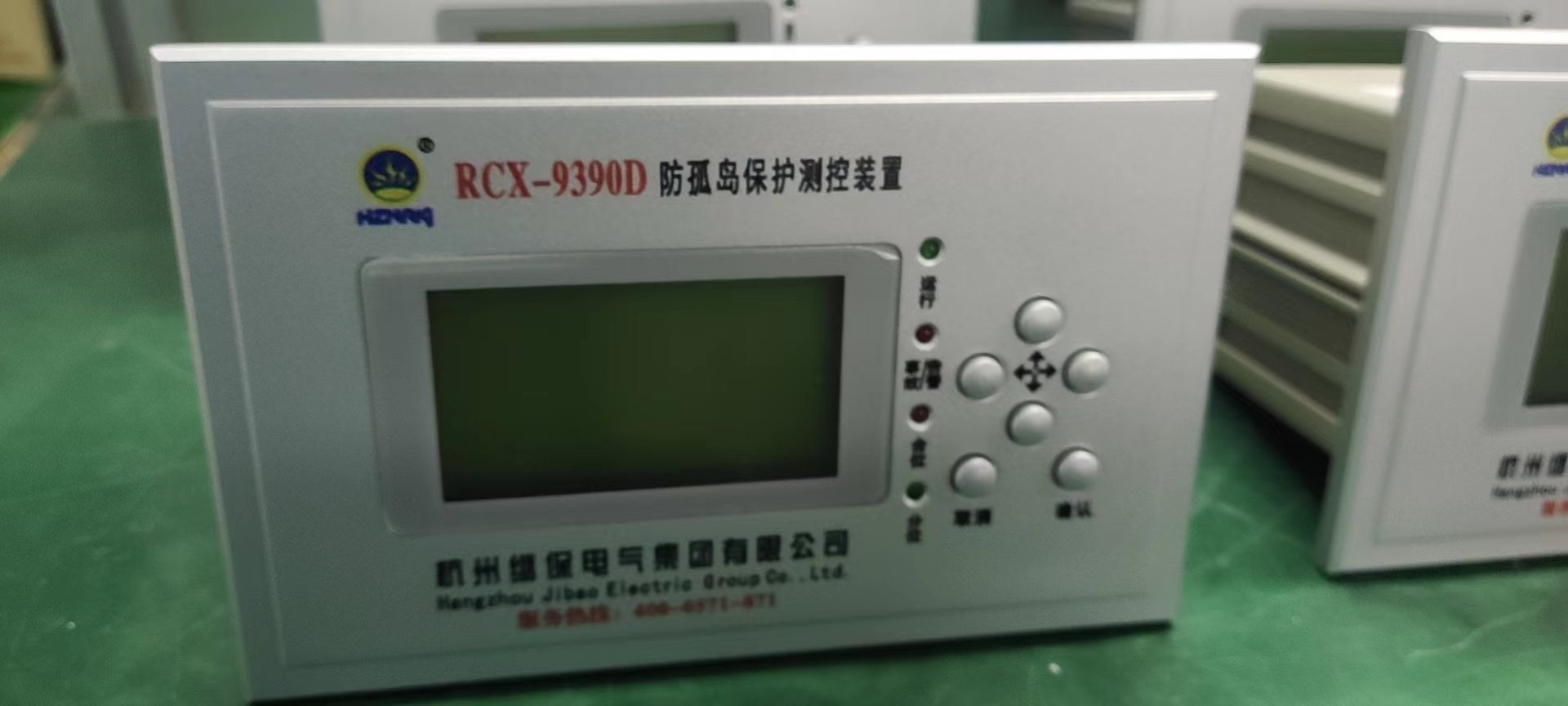

   有時根據需要，還會安裝反孤島保護、關斷裝置和電能質量在線監測裝置，這些裝置分組安裝在一起。有時，根據現場實際情況，這些設備也會分開安裝在高壓開關上。

4.遙控通訊屏

   遠程控制通信屏在分布式光伏發電項目中必不可少。其功能是將站內所需數據通過遠程控制協議發送給調度段，實現數據傳輸和并網。一般由通信管理機、交換機、GPS授時設備等組成。

5.后臺監控系統

   后臺監控系統有時安裝在配電室的雙工位手術臺或群監上。主要來自主機。顯示器、打印機、音響、鼠標和鍵盤。有時根據設計情況，可能不安裝此類設備。

   以上是10KV分布式光伏發電項目常用的一些二次設備介紹，除此之外，還有一些，如光功率預測系統、光功率控制系統、環境監測儀、電能采集終端、直流屏、交流屏. 、發送數據網絡柜等。不同項目、不同地點對分布式光伏發電項目的技術規范不同，以實際技術規范為準。
