1、石家莊一個分布式光伏發電項目，平時正常發電，但是在下雨天時候，并網開關柜跳閘，檢查發現，有漏電情況。
2、浙江某一分布式光伏發電項目，400V并網，在一段時間內，經常出現并網柜跳閘，防孤島保護裝置也沒用任何事件記錄。后查問題是并網開關柜存在問題。
1、電流原因
這種故障最為常見，斷路器選型太小或質量不過關。設計時，首先要計算電路的最大電流，開關的額定電流要超過電路最大電流的1.1倍到1.2倍。
判斷依據：平時不跳閘，只有當天氣很好，光伏系統功率較大時才跳閘。
解決方法：更換額定電流大的斷路器或者質量可靠的斷路器。
小型斷路器有C型和D型兩種，這是脫扣類型，C型與D型的區別在于短路瞬時脫扣電流的不同，過載保護是相同的。C型磁脫扣電流為（5-10）In，就是說當電流10倍額定電流時跳閘，動作時間小于等于0.1秒，適用于保護常規負載。D型磁脫扣電流為（10-20）In，就是說當電流20倍額定電流時跳閘，動作時間小于等于0.1秒，適用于保護具有很高沖擊電流的設備。當開關前后有變壓器之類的電氣設備，斷電后有一個沖擊電流，應該選擇D型斷路器，如果線路沒有變壓器等感性設備，建議選擇C型斷路器。
2、電壓原因
這種故障比較少見，斷路器兩相之間，有一個額定電壓，一般單極為250V，如果超過這個電壓就有可能跳閘。原因可能有兩種：一種是斷路的額定電壓型選錯；二是當光伏系統的功率大于負載用電功率時，逆變器提高電壓往外送電。
判斷依據：用萬用表測量斷路電壓，超過了斷路器的額定電壓。
解決方法：更換額定電壓更高的斷路器，或線徑更大的電纜，降低線路阻抗。
3、溫度原因
這種故障也較常見，斷路器標注的額定電流，是器件在溫度為30度情況下能長期通過的最大電流，溫度每升高10度電流減少5%。而斷路器因?yàn)橛杏|點存在，也是一個發熱源。造成斷路器溫度過高的原因有兩種：一是斷路器和電纜接觸不良，或斷路器本身觸點接觸不好，內阻大，導致斷路器溫度升高；二是斷路器安裝的地方環境封閉散熱不好。
判斷依據：斷路器動作時，用手去摸，感覺溫度偏高，或看到接線端子有溫度偏高，甚至有燒焦的氣味。解決方法：重新接線，或更換斷路器。
4、漏電原因
線路或其它電器故障，其它用電設備漏電，線路漏電，組件或直流線路絕緣層破壞。
判斷依據：組件正負極和交流相線之間，組件正負極、相線和地線之間絕緣電阻低。解決方法：檢測和更換有故障的設備和電線。
當因漏電故障造成的跳閘時，必須查明原因排除故障后，方可重新合閘，嚴禁強行合閘。漏電斷路器發生分?jǐn)嗵l時，手柄處于中間位置，當重新閉合時，需先將操作手柄向下扳動（分?jǐn)辔恢茫?，使操作機構重扣合，再向上進行合閘。

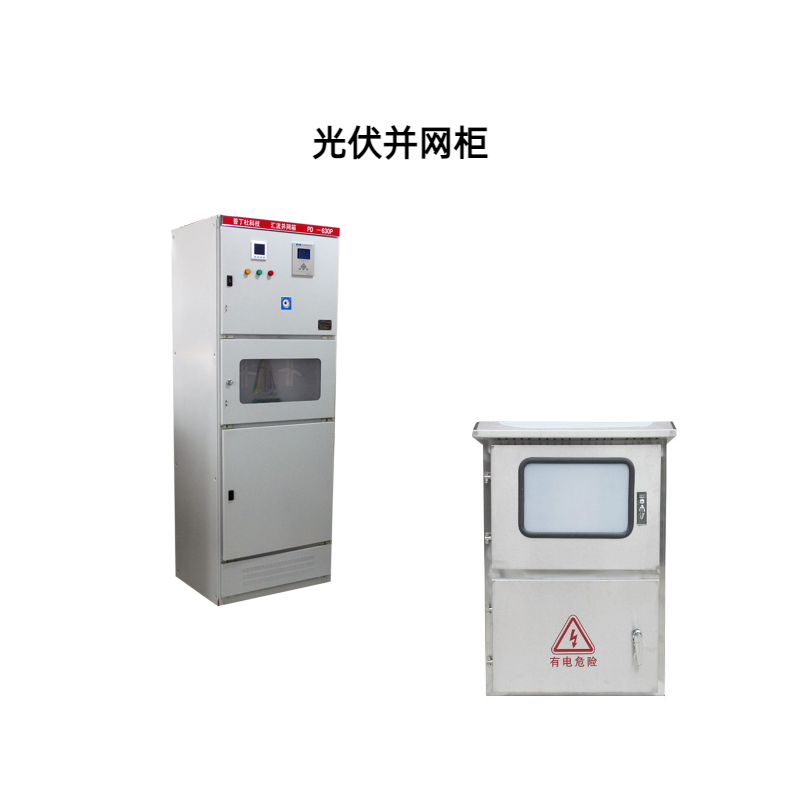

為此，在選擇光伏并網柜時，需要考慮如下幾點：
1、并網柜組成滿足技術要求，其中包括防護等級、組成設備等等。不同的項目，組成是差別比較大的。
2、工藝上需要注意，避免后期運行中，由于制作工藝問題導致并網柜出現問題。
