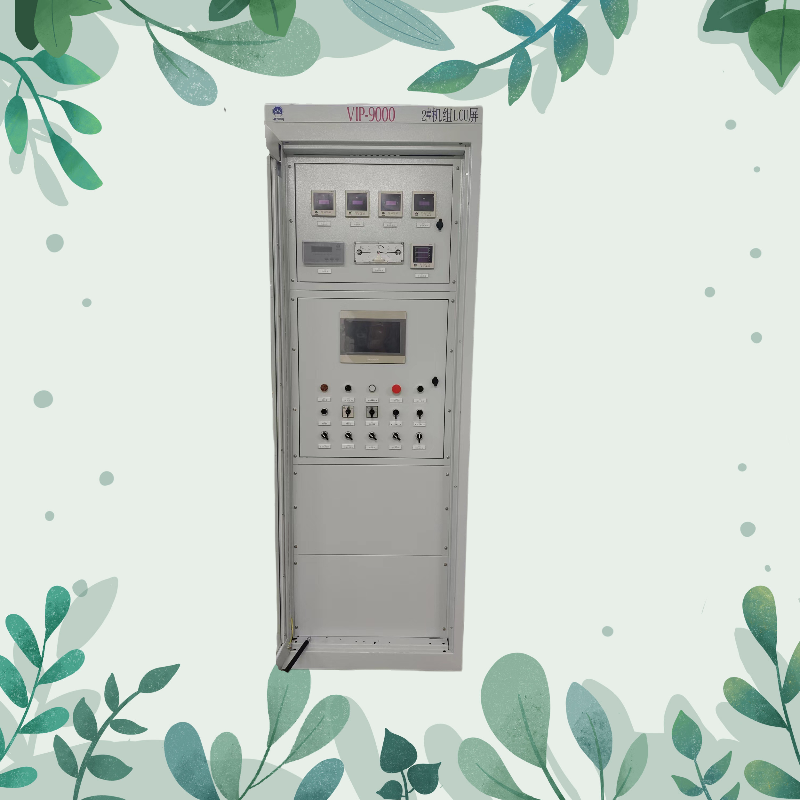

發電機同期屏的組成

    發電機同期屏由CPU模塊、模擬量模塊、液晶觸摸屏、準同期操控器、手動同期設備、同步督查繼電器、三相電壓變送表、同期電壓表、同期頻率表、柜體和一些開關元件組成。

發電機同期屏特征
    1、發電機同期屏具有自動準同期和手動準同期操控功用，自動準同期操作簡略、同期**，只需按下“自動準同期”啟動按鈕，設備就會自動結線路端電壓、頻率和發電機端電壓、頻率進行比較，自動調度可控硅勵磁系統和汽輪機數子電液調系統，使得并側和系統的電壓、頻率共同，當待并側與系統側相位差一起滿足時，自動準同期設備自動宣布合閘指令，發電機的出口開關瞬時與電網并排。本同期屏操作簡略、精度高。手動準同期設備是自動準同期設備的備用方法，自動準同期設備毛病時可選用手動準同期設備并網。以確保正常的電力出產。
    2、本發電機同期屏可滿足多個回路的的同期功用，只需要在操作面板上切換開關即能完成多個回路的同期并排操作。
    3、預留與可控硅勵磁屏和數字式電液調的接口，均引上接線端子，鏈接方面，完成同期屏上可控勵磁系統及電液調系統，啟動滅磁開關、調度機端電壓（或發電機端無功功率）、調度汽機轉速（或發電機無功功率）。閃現機端和系統端頻率、電壓，閃現勵磁電流、電壓。
    4、像水電站歸納操控系統輸出4-20MA工業規范類型利于水電站歸納操控系統畫面組態和對參數的監控、首要的信號有勵磁電流、勵磁電壓等。
    5、該發電機同期屏為敷鋁鋅板。厚度為2MM，而腐蝕，經久耐用：高度*寬度*深度：2260*800*600MM，屏體選用靜電噴塑。本屏為了便于調度，通常和發電機保護屏、機組LCU屏、共用LCU屏并排放置于中央操控室。
