變電站中公用測控裝置和公用測控屏介紹

 公用測控裝置是一種用于監測和管理新能源電站（如風電場和光伏發電站）的系統設備。它適用于多種壓等級的非直接接地系統或小電阻接地系統。

 公用測控裝置的主要功能包括采集模擬量（如母線電壓）和開關量（如GPS裝置），以及控制各開關的操作。此外，它還可以通過串口通信采集各個設備的內部信息，使得被保護的信息能夠一目了然。在需要的情況下，可以取下保護信息并記錄下來。

 公用測控裝置還可以提供各種遙控信號、遙測信號和發出動作指令的信號。它具有遙控功能、遙信功能、遙測功能、遙調功能等遙控功能，并且具有與五反鎖主機規則間隔相同的五防鎖遙控功能，且間隔層五防鎖不依賴于監控系統。

 這種裝置的特點包括采用32位DSP+ARM高性能雙核處理器，具有高運算能力和良好的性能。它還具有通訊功能，可以通過2路以太網接口和11路RS485接口實現與監控系統的通信。此外，公用測控裝置還集成了測量、控制、保護、實時監控、測量、控制、故障檢測等功能，能夠滿足各種電力系統的需求。

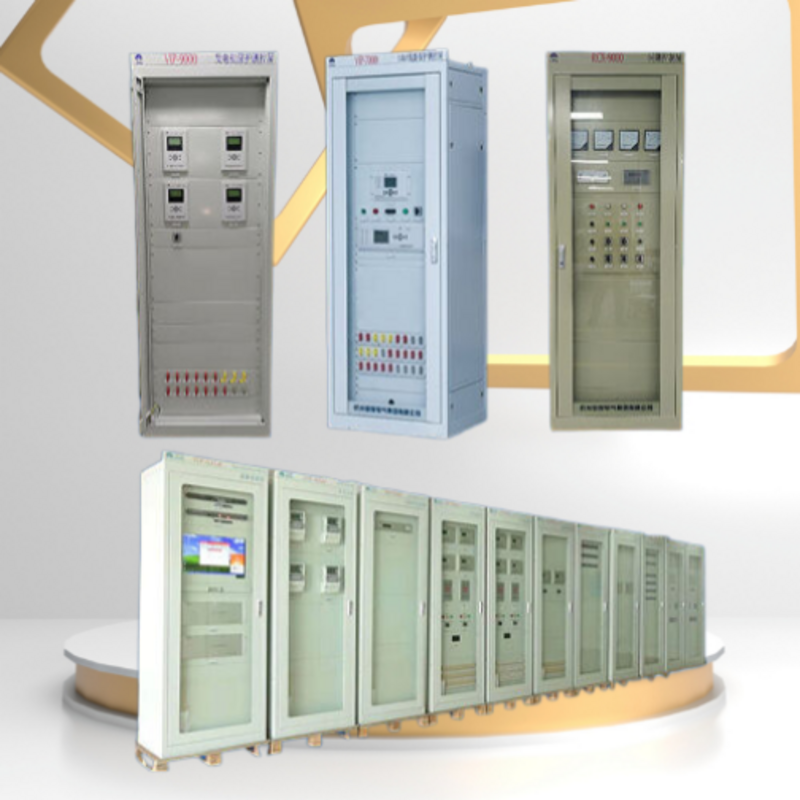

公用測控屏主要由公用測控裝置、通訊管理裝置、柜體（2260*800*600）和一些電氣開元件組成。它的作用主要是采集110KV、66KV、35KV等電壓等級的除專用間隔以外的模擬量、開關量（如GPS裝置）等信號，并可以通過串口通訊采集各裝置的內部信息。同時，它還能發布動作指令的信號。

 公用測控屏在電力系統中應用廣泛，可以提高保護的可靠性和靈活性，并且具有遙控、遙信、遙測、遙調等遠動功能以及間隔五防閉鎖遙控功能。
