微機五防系統的技術要求

轉載請備注（http://mybasketballspeed.com/）

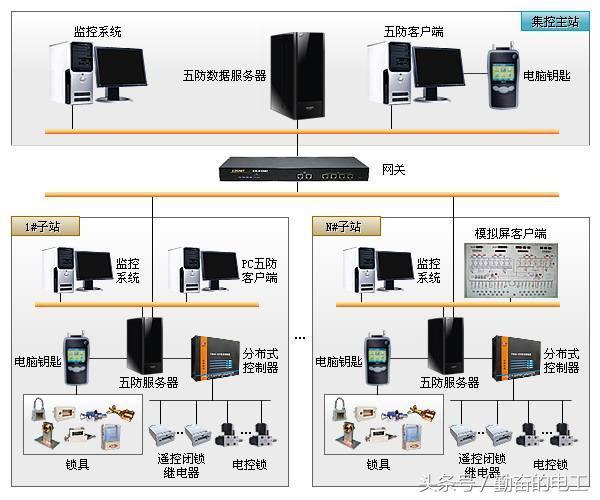

   微機五防監控系統在電站中使用很多。一般是與后臺監控系統配合使用。對于我們常見的微機五防系統，都必須具備哪些功能和技術要求。

1、監控系統操作經微機防誤系統閉鎖，其他操作使用電腦鑰匙進行常規操作。在“五防”工作站顯示一次主接線圖及設備當前位置情況，進行模擬預演及開出操作票。

2、具有操作票專家系統，利用計算機實現對倒閘操作票的智能開票及管理功能，能夠使用圖形開票、手工開票、典型票等方式開出完全符合“五防”要求的倒閘操作票，并能對操作票進行修改、打印。

3、具有操作及操作票追憶功能。電腦鑰匙應記錄在五防工作站上模擬的操作步驟，以及執行操作過程中的實際操作步驟，并對錯誤的操作步驟做提示標志。應能記錄16個以上的操作任務。

4、具有檢修、傳動功能（設置此狀態時需使用專用鑰匙）。在“五防”工作站設置檢修狀態后，“五防”工作站上拉合檢修（傳動）設備偶數次（拉合單數次應報警提示），則選定的設備在監控系統系統和電腦鑰匙中應開放閉鎖條件，同時閉鎖其他所有設備。檢修操作完畢之后，應能將電腦鑰匙回傳并與檢修前記憶開關位置比對，在確認對位無問題后方可恢復正常狀態。設置檢修狀態的設備應無數量限制并可重復設置。

5、電腦鑰匙可跳步（使用此功能需專用解鎖鑰匙）。在操作過程中鎖具出現問題，使用解鎖鑰匙完成此步操作后，可使用專用解鎖鑰匙在電腦鑰匙中跳過此步，繼續執行以后的操作。

6、具有操作終止功能。在操作過程中遇特殊情況終止操作，將電腦鑰匙回傳，主機應確認已完成的操作，并提示恢復未完成的操作步驟。在電腦鑰匙發出“無電”報警時應能完成此項功能。

7、具有重復操作功能。監控操作和使用電編碼鎖操作時，如設備未操作到位，可重復操作此步及此設備反方向的一步，同時記憶設備的位置。

8、電腦鑰匙可執行提示性操作。在某些操作步驟前可加步驟提示（如驗電、檢查負荷）。

9、電腦鑰匙具有全漢字庫漢字顯示設備編號，并具有操作步驟提示功能（語音提示功能運行單位自選），漢字庫標準使用最新版。

10、電腦鑰匙應具有110kV變電站內抗各種干擾的能力。在雷擊過電壓，一次回路操作，配電裝置內故障及其他強干擾作用下，電腦鑰匙應能正常工作。

11、電腦鑰匙應采用智能充電裝置，具有掉電記憶、自學鎖編碼、鎖編碼檢測、操作票瀏覽、操作記憶、音響提示功能；且鑰匙本身具有電能量顯示和無電報警。電腦鑰匙內電池應為鋰電池。電腦鑰匙、充電器的數量根據工程需要進行配置，具體數量見本規范書專用部分。電腦鑰匙應在室外?20℃溫度時也能正常使用。電腦鑰匙應每充電一次可連續操作在4h以上。

12、電腦鑰匙與五防工作站間信息傳遞，無電氣觸點，保證不受外界干擾。

13、鎖具應有專用的解鎖鑰匙3個。

14、有狀態檢測器，可防走空程序。具備操作票專家系統。

15、室外機械編碼鎖制作應采用防氧化和防腐材料。

16、電腦鑰匙應有內部照明，在晚上操作時能看清顯示。

17、鎖具設置要求。站內可操作（電動、手動）的高壓電氣設備須加裝鎖具（電編碼鎖、機械編碼鎖），數量應滿足現場實際需要。隔離開關、接地刀、臨時接地線、網門、遮欄門等采用電編碼鎖或掛鎖式機械編碼鎖進行閉鎖。鎖具的具體數量見本規范專用部分。

18、其他要求。閉鎖邏輯應經運行單位確認，閉鎖條件應滿足初期和最終規模的運行要求，修改、增加聯鎖條件、設備編碼應滿足運行要求。
