PT的接線方式都有哪些

更新時間：2020.06.15     作者：管理員      瀏覽次數：2115

轉載請備注（http://mybasketballspeed.com/）

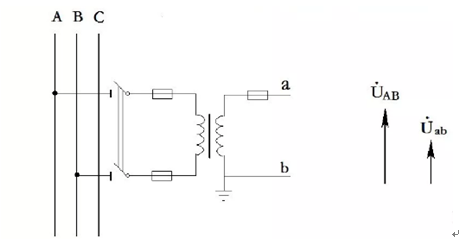

單相電壓互感器的接線方式

1592137936(1)

特點：一次側不能接地，二次繞組接地，只能測量線電壓。

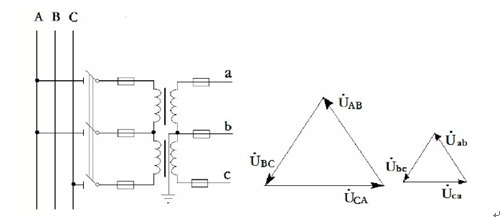

兩個單相互感器構成的V-V型的接線方式

1592138022(1)

特點：

1、一次側不能接地，二次繞組接地

2、只用兩個單相電壓互感器就可以獲得三個平衡的線電壓和相對中性點的相電壓，但是不能得到相對地的相電壓。

3、這種方式之前適用于各種儀表，目前這種接線方式比較少了。

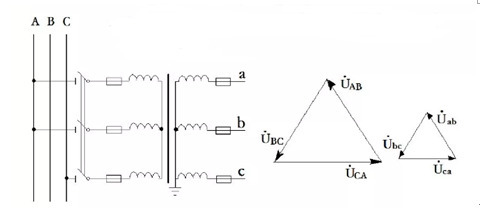

三相三柱式電壓互感器構成的星型接線

1592138091(1)

特點：

1、可測量線電壓和相電壓，但不能測量供絕緣監測的相對電壓

2、二次繞組接地，一次繞組中性點不允許接地

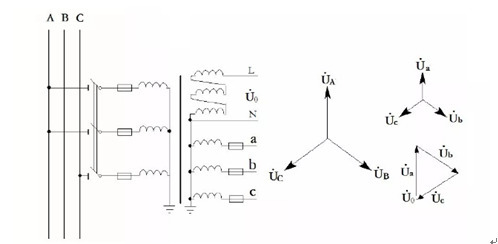

三相五柱式電壓互感器接線

1592138162(1)

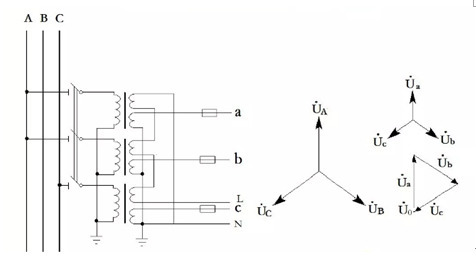

三個單相互感器的接線方式

1592138256(1)

三相五柱式及三個單相電壓互感器接線的特點

1、35kV及以下小電流接地系統普遍采用三相五柱式電壓互感器。110kV及以上大電流接地系統則采用三個單相電壓互感器組。

2、二次繞組中性點及開口三角形繞組一端接地。

3、可測量線電壓、相電壓、絕緣監察的相對地電壓及零序電壓。

文章來自電力微機保護網
