綜合自動化系統五防分類

轉載請備注（http://mybasketballspeed.com/）

   在當前電力系統中，微機五防系統使用比較多。站內常用的五防系統有模擬屏型和微機型，現在簡單的介紹一下綜合自動化系統五防的具體分類。

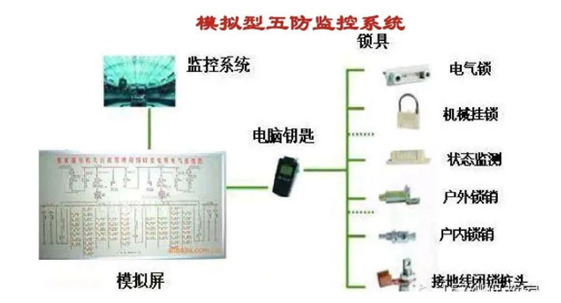

1、模擬屏型以變電站的一次模擬屏為核心。在模擬屏工控機內預存了所有設備的倒閘操作程序，操作時將模擬預演正確的操作程序傳輸給電腦鑰匙,從而對電氣設備進行對應操作。隨著微機保護的發展,模擬屏已經用的越來越少。

2、微機型在微機上安裝五防系統，通過五防機與監控后臺機通信進行數據交換,操作時在五防機上模擬預演，并傳輸操作票給后臺機和電腦鑰匙。監控系統遙控操作時根據操作票只對允許的對象進行操作,其他對象被五防閉鎖。

   微機五防系統智能化程度高,功能齊全、操作簡單,適用于主接線復雜的變電站。微機五防系統的實現方有很多，通?？煞譃?/span>一體化監控五防系統、專用五防系統。

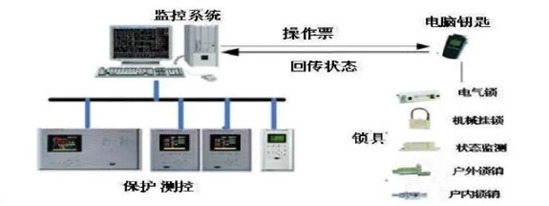

3、一體化監控五防系統:在監控系統內設置“五防工作站”。將五防系統與監控系統一體化配置。遠方操作時,通過“五防工作站”實現全站防誤閉鎖功,就地操作時有電腦鑰匙和鎖具來實現。再設控設備的操作回路中串接本間隔閉鎖回路。

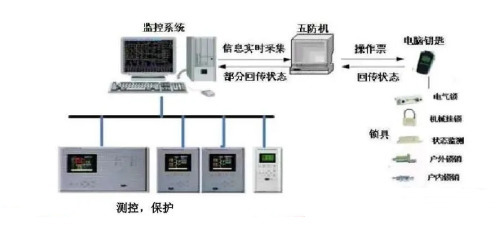

4、專用五防系統:配置獨立于監控系統的專用微機五防系統。兩者通過實時通信交換信息。遠方操作時,通過專用五防系統實現傳站防誤閉鎖功能,就地操作時由電腦鑰匙和鎖具來實現。但專用五防系統與監控系統應該共享采集的各種實時數據.不應獨立采集信息。
