電流互感器二次額定電流1A和5A的區別

轉載請備注（http://mybasketballspeed.com/）

   我們知道常用的電流互感器二次電流為5A，在什么情況下選擇1A呢？互感器二次的負載主要是電流線和電流表，如果二次線很長，線路電阻過大，會影響電流表的顯示準確度；所以在長距離測量回路，電流互感器二次電流選擇1A型。

   GB1208-2016《電流互感器》第5.2項中規定標準的電流互感器二次電流為1A和5A，優選值為5A，當傳輸距離較大時應選1A。

1、線路功耗降低

   線路功耗與通過電流平方成正比，二次電流為1A的電流互感器比5A減低功耗25倍，即1A的功耗僅為5A的4%。

表1 電流互感器測量回路的功耗

2、傳輸距離加大

   在相同負載下，二次電流為1A互感器的傳輸距離是5A的25倍，這樣可避免5/1A中間互感器或選用大容量互感器。

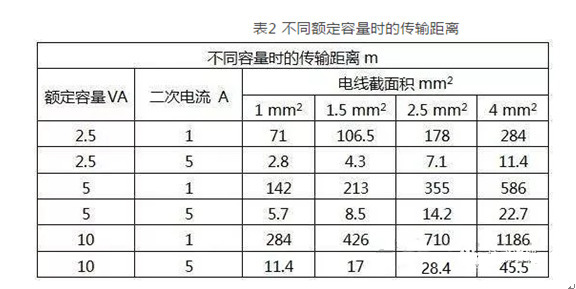

表2 不同額定容量時的傳輸距離

3、電線截面積小

   大中型工廠，當儀表和電流互感器安裝距離較近(例如45.5m)時，從表2可以看出，當選用5A、10VA電流互感器時，線截面積經計算需4mm2；距離為71m時，若選用1A、2.5VA電流互感器，線截面僅需1mm2。目前隨著計算機和數控儀表的普及和發展，額定二次電流為1A及以下規格的電流互感器選型已經較普遍。
