防孤島保護裝置在使用中可以不用接開關 的位置信號嗎

轉載請備注（http://mybasketballspeed.com/）

   對于當下防孤島保護裝置在分布式光伏發電項目中使用的比較多。不同的廠家產品在實際使用接線也是不太一樣 的。但是很多廠家的產品在邏輯判斷上都需要判斷并網開關的位置型號，這時候需要在防孤島保護裝置相應位置接入開關的 輔助觸點。很多時候現場安裝接線或者實際使用中沒有接開關位置信號，有時候確實并網開關也沒有預留位置信號。那么防孤島保護裝置在使用中可以不用接開關 的位置信號嗎？

防孤島保護裝置廠家的功能

   對于當下使用的防孤島保護裝置，經常使用的保護功能有過電壓跳閘、低電壓跳閘、高頻跳閘、低頻跳閘、外部聯跳、頻率突變和有壓合閘功能。對于很多現場中都會使用這些功能。除此之外很多項目還會涉及到電流保護、零序電流保護等等。

為什么要接開關位置信號

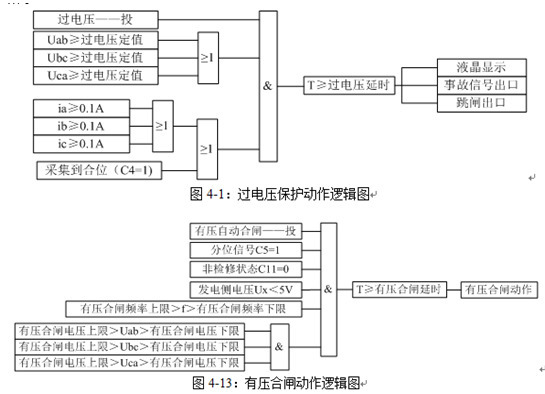

   防孤島保護功能的邏輯判斷一般都有開關位置信號的參與，舉例說明：

   由上圖可以看出，如果過電壓保護在邏輯判斷上不考慮開關的位置信號，我個人感覺也是沒有太大問題，簡單的說就是有故障了，且達到定值，就直接跳閘。不管開關在合位還是分為。但是對于有壓合閘功能，我覺得就不能這樣考慮了，開關在分位，有壓合閘動作，開關合閘。如果開關在合位，有壓合閘功能動作了，似乎沒有什么意義，動作邏輯有誤。

   以上為我個人觀點，除此之外，位置信號也是一種反饋，告知裝置保護動作成功或者失敗。因此開關的位置點應該是有必要接線的。

文章來自電力微機保護網
