發電機保護介紹

更新時間:2021.03.02     作者:管理員      瀏覽次數:1400

   發電機在電力系統中中最為重要的一次設備,保證其安全穩定運行也是非常重要的一項工作。雖然當下,在國家的大力扶持下,新能源興起。但是就目前來看,火力發電仍在國內占有不可替代的位置,對于很多發電機都會配備有發電機保護,下面簡單的介紹一下發電機常見的保護。

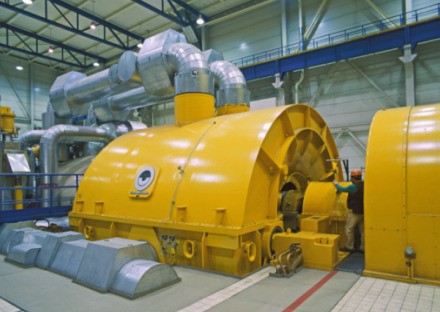

發電機保護

發電機保護裝置

1、發電機失磁保護

    失磁保護作為發電機勵磁電流異常下降或徹底消失的失磁缺點保護。由整定值自動隨有功功率變化的勵磁低電壓Ufd(P)、系統低電壓、靜穩阻抗、TV斷線等判據構成,別離動作于發信號寬和列滅磁。

   勵磁低電壓Ufd(P)判據和靜穩阻抗判據均與靜穩鴻溝有關,可檢測發電機是否因失磁而失掉靜態安穩。靜穩阻抗判據在失磁后靜穩鴻溝時動作。

     TV斷線判據在滿足以下兩個條件中任一條件:│Ua+Ub+Uc-3U0│≥Uset(電壓門坎)或三相電壓均低于8V,且0.1A<ia<iset(電流門坎)時判為tv二次回路斷線,將失磁保護閉鎖。│ua+ub+uc-3u0│≥uset用于判別tv單相或兩相斷線,低壓判據判別三相失壓。

    在電力系統短路或短路切除等非失磁因素引起系統振蕩時,保護采納措施閉鎖Ufd(P),可防止保護誤出口。

   勵磁低電壓Ufd(P)判據動作后經t1(2s)宣布失磁信號。勵磁低電壓Ufd(P)判據、靜穩阻抗判據均滿足且無TV二次回路斷線時經t2(6s)宣布跳閘指令。勵磁低電壓Ufd(P)判據、靜穩阻抗、系統低電壓判據均滿足且無TV二次回路斷線時經t3(1s)宣布跳閘指令。

2、發電機過激磁保護

    過激磁保護是反響發電機因頻率下降或許電壓過高引起鐵芯作業磁密過高的保護。過激磁保護分高、低兩段定值,低定值經固定延時5s宣布信號和下降勵磁電壓(下降勵磁電壓、勵磁電流的功用暫未用),高定值經反時限動作于解列滅磁。反時限延時上限為5秒,下限為200秒。

3、發電機定子接地保護

    發電機定子接地保護作為發電機定子單相接地缺點保護,由基波零序電壓部分和三次諧波電壓兩部分組成,基波零序電壓保護機端至機尾95%區域的定子繞組單相接地缺點,由反映發電機機端零序電壓原理構成,經時限t1(3s)動作于解列滅磁;三次諧波電壓保護機尾至機端30%區域的定子繞組單相接地缺點,由發電機中性點和機端三次諧波原理構成,經時限t2(5s)動作于信號。二者組成100%的定子接地保護。保護設有PT斷線閉鎖。

4、發電機定子匝間保護

   保護由縱向零序電壓和缺點分呈負序方向判據構成,設置PT斷線閉鎖措施,作為發電機內部匝間、相間短路以及定子繞組開焊的主保護.缺點分量負序方向判據經過檢測流出發電機的負序功率完成縱向零序電壓判據通檢測中性點與發電機中性點直接相連但不接地的3PT開口三角繞組所輸出的縱向3U0完成。保護動作于全停。

5、失步保護

   保護選用三阻抗元件,經過阻抗的軌道變化來檢測滑極次數并確認振蕩中心的方位。在短路缺點、系統振蕩、電壓回路斷線等情況下,保護不誤動作。保護一般動作于信號;當振蕩中心在發電機-變壓器組內部,保護I段啟動經t1(0.5s)發跳閘指令,動作于解列滅磁;當振蕩中心在發電機-變壓器組外部,保護II段啟動經t2(2s)發信號。保護裝設有電流閉鎖設備,用以確保在斷路器斷開時電流不逾越斷路器額外失步開斷電流。

 6、低頻累加保護

    低頻累加保護反響系統頻率下降對汽輪機影響的累積效應,保護由活絡的頻率繼電器和計數器組成,經出口斷路器輔佐接點閉鎖(即發電機退出運轉時低頻累加保護也退出運轉),累計系統頻率低于頻率定值47.5Hz的時刻,當累計時刻抵達整定值3000秒時,經延時30秒動作于發信號。設備在運轉時可實時監視:定值,頻率f及累計時刻的閃現。發變組差動保護、變壓器差動保護及高變差動保護是被保護元件內部相間短路缺點的主保護,選用比率制動式原理。區外缺點時可靠地躲過各側CT特性不一致所發生的不平衡電流,區內缺點保護活絡地動作。為避免在變壓器勵磁涌流作用下保護誤動,保護選用二次諧波閉鎖。保護設有不經二次諧波閉鎖差流速斷功用,當差動電流抵達整定值時瞬間切除缺點。保護具有CT斷線閉鎖功用(實踐未用)。CT斷線判別與發電機差動保護相同。

7、勵磁回路過負荷保護

   勵磁回路過負荷保護用作轉子勵磁回路過流或過負荷的保護,接成三相式,由定時限和反時限兩部分組成。

   定時限部分動作電流按正常運轉最大額外電流下能可靠回來的條件整定,經時限t1(5s)動作于信號和下降勵磁電流(下降勵磁電流的功用未用);反時限部分動作特性按發電機勵磁繞組的過負荷才干確認,保護動作于解列滅磁,反時限上限為10秒。

8、發電機轉子一點接地保護

    發電機轉子一點接地保護用于反響發電機轉子回路一點接地缺點,保護選用乒乓式切換原理,輪番采樣轉子回路正、負極對地電壓,經過求解兩個不同的接地回路方程,實時核算轉子接地電阻和接地方位。保護經延時2秒動作于信號。

9、發電機對稱過負荷保護

    保護設備由定時限和反時限兩部分組成,定時限部分經時限5秒動作于信號。反時限動作特性按發電機承受過負荷電流的才干確認,動作于解列。保護設備能反響發電機定子的熱堆集進程。

10、發電機負序過負荷保護

   保護設備由定時限和反時限兩部分組成,定時限動作電流按躲過發電機長時間允許的負序電流值和躲過最大負荷下負序電流濾過器不平衡的電流值整定,經時限3秒動作于信號。反時限動作特性按發電機承受負序電流的才干確認,動作于解列滅磁。保護設備能反響發電機轉子的熱堆集進程。

11、發電機過電壓保護

    在發電機并網前,如機端電壓抵達1.3倍額外值時,發電機過電壓經延時0.5秒動作于解列滅磁。當發電機并網后,自動退出此保護。發電機-變壓器組是否并網經過主變220KV側開關輔佐接點狀況進行判別。

   以上為常見的發電機保護的簡單介紹,不同的項目使用的保護功能也略有差別,不能一概而論。
