電能質量在線監測裝置的作用以及功能特點

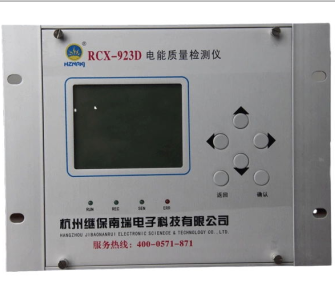

   電能質量監測裝置又稱諧波電能監測裝置，是一種高性能的多功能電能質量測試分析儀器。主要解決了電力負荷急劇加大，特別是沖擊性和非線性負荷容量的不斷增長，使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題。適用于220KV、110KV、35KV、10KV、6KV和380V各電壓等級的發電廠、變電站、風電場、光伏電站、石油、煤礦、鋼鐵、冶金、化工等大型廠礦企業的供電系統。

   主要特點

   安全可靠：電壓輸入采用高電壓隔離模塊,電流輸入采用高精度電流變器使輸入信號和測量系統安全隔離。大大提高了儀器的抗干擾能力。測試參數多：用來檢測系統頻率、電網諧波、三相電壓不平衡度、電壓波動與閃變、電壓偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、基波有功功率、基波視在功率、2-63次諧波、真功率因數等全部電能質量五大國標規定的參數。精度高：符合國標A級儀器要求。對諧波、三相不平衡度、閃變和波動均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，采集速率12.8 kHz。

   通訊和多通道測試：通訊接口支持RS-232和485，并且電能質量監測裝置通具有測試通道多，配置靈活，最多可測量8路3相電壓信號和8路3相電流信號。大容量存儲：內置512M內存，以5分鐘為單位存儲數據，每通道可以連續存儲4個月的歷史數據。

   主要用途

1、測量分析：頻率和電壓偏差、電壓波動和閃變、三相電壓允許不平衡度、電網諧波。

2、應用小波變換測量分析非平穩時變信號的諧波。

3、測量分析各種用電設備在不同運行狀態下對公用電網電能質量。

4、記錄和存儲電壓、電流、有功功率、無功功率、頻率、相位等電力參數的變化趨勢。

5、電能質量在線監測裝置能對電力設備調整及運行過程動態監視。

6、分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。
