電能質量在線監測裝置都監測哪些數據信號

   電能質量在線監測裝置監測電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位；各次諧波的有功、無功功率等。

電能質量在線監測裝置功能：除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動，主要是電壓的驟升、驟降進行監測和記錄，具有較強的實用性。

1、基本測量電網頻率；電壓、電流有效值、總的有功、無功功率、功率因數。

2、本監測指標

（1）三相基波電壓、電流有效值、基波功率、功率因數、相位等；

（2）電壓偏差；

（3）頻率偏差；

（4）三相電壓不平衡度、三相電流不平衡度、負序電壓、電流；

（5）諧波（2～63次）包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位；各次諧波的有功、無功功率等；

3、高級監測指標

（1）間諧波；

（2）電壓波動、閃變；

（3）電壓驟升、驟降、短時中斷；

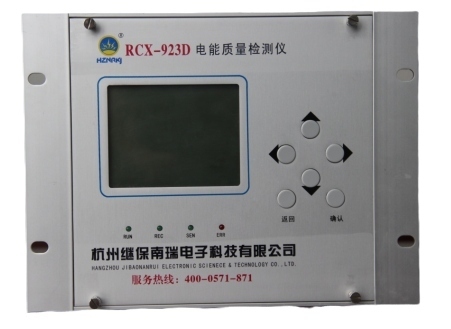

4、顯示功能：裝置面板上帶有大屏幕LCD顯示器，以圖形方式顯示主要電能質量監測指標的實時數據。

5、設置功能：可對裝置硬件時鐘進行設置，對監測參數進行設置、修改和查看，并設有密碼保護。

6、記錄存儲功能：可對基本監測指標和高級監測指標實時保存，統計時間間隔可設置，3Min數據（保存最大值、最小值、平均值、95％概率大值中的一項）在裝置上最長保存時間為 1年以上，之后按”先進先出”原則更新。

7、統計功能：裝置具有對主要監測指標的在線統計功能，可統計一個時間段內監測指標的最大值、最小值、平均值、95％概率大值等。

8、通訊功能：裝置提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過RS232C/RS485接口與遠方通訊。

9、暫態事件觸發錄波功能：可根據客戶要求設定事件觸發限值，記錄事件觸發前、后實時數據并保存，并保存有事件日志以供查詢。
